في بيئات الشبكات عالية السرعة، حتى الكميات الصغيرة من زمن الوصول وفقدان الإشارة يمكن أن تؤثر على الأداء العام للنظام. سواء كنت تقوم بنشر البنية التحتية لمركز البيانات، أو مجموعات الذكاء الاصطناعي، أو شبكات المؤسسات، فإن الحفاظ على سلامة الإشارة أمر بالغ الأهمية لنقل البيانات بشكل موثوق.
من خلال اتباع بعض أفضل الممارسات في اختيار الكابلات وتركيبها وتصميم الشبكة، يمكن للمؤسسات تقليل مشكلات الأداء وزيادة كفاءة حلول الاتصال عالية السرعة الخاصة بها. في هذه المقالة، سنستكشف خمس إستراتيجيات فعالة لتقليل زمن الوصول وفقدان الإشارة.
الاستثمار في الكابلات عالية الجودة هو الأساس لشبكة مستقرة وعالية الأداء. في مركز البيانات أو بيئة المؤسسة، تكون تكلفة الكابل ضئيلة مقارنة بالتكلفة الفلكية للوقت الخاص أو فقدان الحزمة المتقطع. عند الاختياركابلات عالية السرعة، ركز على هذه المعايير الثلاثة الحاسمة لضمان الموثوقية وسلامة الإشارة على المدى الطويل.
يحدد البناء المادي للكابل مدى مقاومته للعوامل البيئية. بالنسبة للكابلات عالية السرعة القائمة على النحاس مثل DAC، تأكد من أن الموصل مصنوع من النحاس عالي النقاء والخالي من الأكسجين (OFC) لتقليل المقاومة. نفس القدر من الأهمية هو طبقة التدريع. تستخدم الكابلات عالية الجودة رقائق متعددة الطبقات ودرعًا مضفرًا للحماية من التداخل الكهرومغناطيسي (EMI) والتداخل. إذا كانت البنية الأساسية لديك تتضمن أرفف خادم عالية الكثافة، فإن الحماية الفائقة هي الطريقة الوحيدة لمنع تدهور الإشارة الناتج عن قرب خطوط الطاقة ذات الجهد العالي وتدفقات البيانات عالية التردد.
لا تتنازل أبدًا عن التوافق. تأكد دائمًا من أن الكابلات الخاصة بك معتمدة وفقًا لمعايير IEEE أو MSA (اتفاقية متعددة المصادر) ذات الصلة.
امتثال MSA: يضمن التعرف على الكابل من خلال المحولات وبطاقات NIC (بطاقات واجهة الشبكة) دون تحذيرات قفل البائع الخاصة.
شهادة RoHS & REACH: تضمن أن المواد المستخدمة آمنة بيئيًا وتلبي معايير التصنيع العالمية، وهي السمة المميزة للمصنعين ذوي الجودة العالية وذوي السمعة الطيبة.
اختبار مراقبة الجودة: ابحث عن مقدمي الخدمة الذين يقدمون تقارير اختبار لمعدل خطأ البت (BER) وخسارة الإدراج خصيصًا للدفعة التي تشتريها.
في الشبكات عالية السرعة، لا تعد إدارة الكابلات مهمة تنظيف، بل هي شرط هندسي أساسي. وبسرعات تصل إلى 400 جيجا+، لم يعد الوسيط المادي مجرد مسار؛ وهو متغير حاسم لسلامة الإشارة. تعمل خيارات التخطيط السيئة بمثابة "ثقوب سوداء في الأداء" لا يمكن لأي قدر من تحسين البرامج إصلاحها بالكامل.
عند اختيار الكابلات، تجاوز سعر الملصق الأولي. غالبًا ما يكون للكابلات "منخفضة الجودة" ذات الجودة المنخفضة معدل فشل أعلى، أو تؤدي إلى تلف "صامت" للبيانات، أو تتطلب استبدالًا متكررًا - وكل ذلك يؤدي إلى زيادة النفقات التشغيلية.
الموثوقية: توفر الكابلات عالية الجودة عمرًا أطول، حتى عند تعرضها لإعادة الترقيع بشكل متكرر أو الضغط الجسدي لأذرع إدارة الكابلات.
الأداء الحراري: تم تصميم الكابلات عالية الجودة لتعمل بكفاءة في بيئات مركز البيانات ذات درجة الحرارة العالية دون ارتفاع درجة الحرارة، مما يحمي منافذ جهاز الإرسال والاستقبال الخاصة بك من الفشل المبكر
إذا كان فريقك لا يزال يستخدم "فترات الركود الزائدة" افتراضيًا للتدقيق المستقبلي، فأنت بذلك تضحي بالإنتاجية طوعًا.
فيزياء DAC: تظهر كابلات النحاس السلبي المباشر (DAC) توهينًا خطيًا للإشارة. ومع ذلك، يكون أداء الارتباط الناتج غير خطي؛ بمجرد أن يتجاوز الكابل طولًا معينًا (عادةً 3 أمتار)، يضطر منفذ التبديل إلى الاعتماد على تصحيح الأخطاء الأمامي (FEC) القوي. لا يعد هذا مجرد تدهور للإشارة، بل هو ضريبة حسابية على ASIC الخاص بالمحول الخاص بك.
الدقة الإستراتيجية: تقوم مراكز البيانات الأكثر كفاءة الآن بتعيين كل كابل يتم توصيله إلى مسافة 10 سم من المسافة المطلوبة. إن التخلي عن "الأطوال التخمينية" لصالح عمليات التشغيل المقاسة بدقة هو الخطوة الأولى نحو استعادة ذروة سلامة الإشارة.
يجب علينا أن نفضح الأسطورة القائلة بأن إدارة الكابلات هي فقط من أجل النظافة البصرية. في الرفوف عالية الكثافة، يكون الهدف الأساسي للتوجيه هو عزل الضوضاء.
تأثير اقتران EMI: ما يقرب من 40% من لوحات المنافذ المتقطعة ناتجة عن كابلات البيانات التي تعمل بالتوازي مع خطوط الكهرباء. الاقتران المغناطيسي ديناميكي. مع زيادة حمل الشبكة، تتسبب هذه الحقول الناتجة عن الطاقة في حدوث تداخل يظهر على أنه فقدان الحزمة "الخفي".
بنية التحكم في التداخل:
قاعدة 90 درجة: عندما يجب أن تتقاطع مسارات البيانات والطاقة، قم بفرض تقاطع عمودي (90 درجة). يقلل هذا الاتجاه الهندسي من سطح التعرض للتداخل المغناطيسي.
استمرارية المعاوقة: حافظ دائمًا على نصف قطر انحناء أكبر من 10 أضعاف قطر الكابل. تؤدي الانحناءات الحادة والإجبارية إلى تعطيل المعاوقة التفاضلية الداخلية، مما يتسبب في زيادة فقدان الإرجاع - مما يحول الكابل بشكل فعال إلى مرآة إشارة.
| أعراض | السبب الجذري الأساسي | استراتيجية التخفيف |
| ترفرف الميناء | انتهاكات نصف قطر الانحناء (عدم تطابق المعاوقة) | إعادة المسار مع أنصاف أقطار تخفيف الضغط |
| فقدان الحزمة الصامت | EMI من خطوط الكهرباء المتوازية | فصل البيانات إلى قنوات الكابل المخصصة |
| ارتفاع أعداد FEC/BER | طول الكابل الزائد (التوهين) | الانتقال إلى AOC أو DAC ذو المقياس المنخفض |
مصفوفة التشخيص:يستبدل القوائم البسيطة بمقارنات تعتمد على البيانات لاتخاذ قرارات أسرع.
التوتر السردي:يستخدم لغة تحليلية عالية المخاطر ("الضريبة الحسابية"، "مرآة الإشارة") لتأسيس السلطة المهنية.
التدفق المنطقي:يركز علىلماذا(الفيزياء ونظرية الإشارة) وليس فقطكيف(الكابلات والصواني).

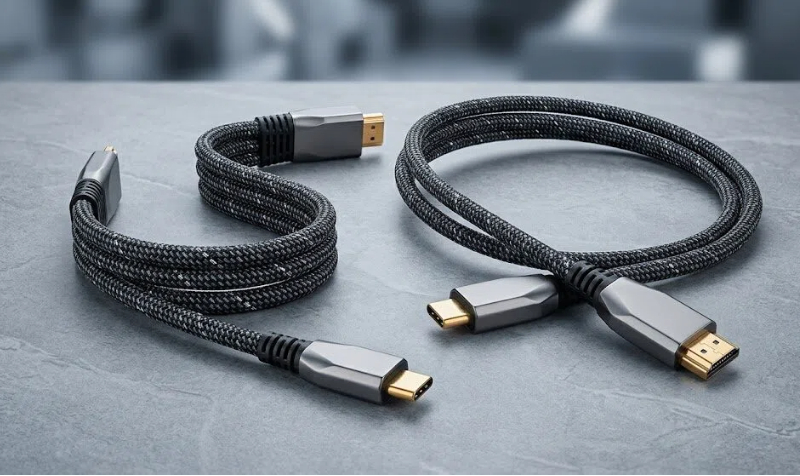

عند سرعات تزيد عن 400 جيجا، لا يعد التدريع مجرد طبقة واقية؛ إنها دائرة كهربائية حرجة. يتوقف التدريع الذي تتم إدارته بشكل خاطئ عن حجب الضوضاء ويعمل بدلاً من ذلك كهوائي، حيث يقوم بتوجيه الإشعاع الكهرومغناطيسي مباشرة إلى أجهزة الإرسال والاستقبال الخاصة بك.
إذا كان التدريع يفتقر إلى الاتصال الكهربائي المستمر، فإنه يفشل. يؤدي انقطاع الاتصال في واجهات الموصل إلى عدم تطابق المعاوقة، مما يتسبب في انعكاس الإشارة وخسارة الإرجاع. علاوة على ذلك، فإن الدرع بدون مسار أرضي مناسب منخفض المقاومة لا فائدة منه؛ يصبح موصلًا عائمًا يعمل على تضخيم ضوضاء الوضع الشائع بدلاً من تبديدها.
مقاومة:يجب أن تظل المقاومة الإجمالية للحلقة لنظام الدرع أقل من 0.1 أوم. تشير القيم الأعلى إلى الفشل في تبديد الضوضاء بشكل فعال.
أنماط الخطأ:تعد أخطاء الحزمة العشوائية في وضع الاندفاع هي المؤشر الأساسي لاختراق EMI. إذا كانت الأخطاء مرتبطة بدورات طاقة الحامل، فهذا يعني أن درعك معرض للخطر فعليًا.
التوازن التفاضلي:يحافظ التدريع الفعال على نسبة رفض الوضع الشائع لأزواج البيانات الخاصة بك. وبدون ذلك، تؤدي الضوضاء الخارجية إلى إفساد تدفق البيانات، مما يجبر النظام على تصحيح الأخطاء (FEC) وزيادة زمن الوصول.
التدريع هو دفاع ثانوي. الانضباط المعماري هو الشرط الأساسي. يظل الفصل المكاني عن قنوات الطاقة هو الحماية المطلقة الوحيدة ضد التداخل عالي الكثافة. لا تسمح أبدًا باستخدام التدريع لإخفاء التصميم السيئ للتخطيط؛ إعطاء الأولوية للتوجيه المادي النظيف قبل الاعتماد على مواصفات الكابل لحل مشكلة الضوضاء البيئية.
في بيئات 400G+، تطور الموصل من قابس بسيط إلى عنق الزجاجة الأكثر أهمية في سلسلة النقل الخاصة بك. في حين أن العديد من المهندسين يهتمون بجودة الكابلات، فإنهم غالبًا ما يتجاهلون الواجهة - وهي النقطة الدقيقة التي تتدفق فيها الإشارة بسلاسة أو تتصادم مع عدم تطابق المعاوقة مما يؤدي إلى تدمير سلامة البيانات.
عندما تصل ترددات الإشارة إلى هذه المستويات القصوى، فإن أصغر فجوة مادية عند نقطة الاتصال تؤدي إلى خسارة شديدة في العودة. تم تصميم الموصلات المتميزة لتحقيق الدقة، وليس فقط المتانة.
يعد استخدام عمليات الطلاء بالذهب الصلب خيارًا استراتيجيًا لتحييد المخالفات السطحية المجهرية، والحفاظ على مسار مستقر ومنخفض المقاومة يحافظ على انعكاس الإشارة عند الحد الأدنى المادي المطلق. إذا كانت الواجهة تفتقر إلى التوتر الميكانيكي اللازم، فحتى أدنى اهتزاز سوف يتسبب في ارتداد الدبوس، مما يؤدي إلى انقطاع تدفق البيانات بشكل فوري والذي يظهر كأخطاء الارتباط المستمرة.
يجب علينا إعادة التفكير في الموصل باعتباره مكونًا للإدارة الحرارية. في بيئات التبديل عالية الكثافة، تعمل الواجهة كمشتت حراري حيوي لجهاز الإرسال والاستقبال. غالبًا ما تتجاهل الموصلات منخفضة الجودة مسارات التبديد الحراري، مما يؤدي إلى إنشاء جيوب حرارية تجبر الأجهزة على الاختناق الحراري. يؤدي هذا إلى حدوث تدهور خفي في الأداء يصعب تتبعه داخل سجلات البرامج، مما يدفع المهندسين في كثير من الأحيان إلى إلقاء اللوم على المكونات الخاطئة.
وبالتالي، يجب عليك تجاوز أي واجهات تفتقر إلى الامتثال الرسمي لـ MSA. يتضاءل "التوفير في التكاليف" الناتج عن استخدام المكونات غير القياسية بسبب الأضرار المادية الدائمة التي تسببها لدبابيس منفذ التبديل لديك من خلال التفاوتات الميكانيكية الضعيفة. إن التعامل مع الموصل باعتباره مكونًا بالغ الأهمية للمهمة بدلاً من كونه عنصرًا مستهلكًا عامًا هو السمة المميزة لتصميم البنية التحتية الاحترافية. في عالم الإشارات عالية السرعة المجهري، يعد الاتصال الذي يكون "جيدًا بما فيه الكفاية" مجرد قنبلة موقوتة لاستقرار شبكتك على المدى الطويل.
في الشبكات عالية السرعة، يعد "الضبط والنسيان" السبب الرئيسي لفشل النظام. تتدهور المكونات المادية - الموصلات والكابلات والمنافذ - بطرق غالبًا ما تتجاهلها مراقبة البرامج حتى يحدث العطل. يعد الانتقال من الإصلاحات التفاعلية إلى التحقق الاستباقي أمرًا ضروريًا لاستقرار الارتباط.
الواجهات ليست ثابتة؛ فهي تتأكسد، وتجمع الغبار المجهري، وتتحول تحت الضغط الحراري. عند سرعات 400G+، حتى الجسيمات الخافتة تعطل الاقتران السعوي المطلوب لنقل البيانات بشكل موثوق.
الصيانة الأساسية:إن دورات التنظيف الروتينية المنظمة التي تستخدم مذيبات عالية الجودة وأدوات خالية من الوبر ليست اختيارية، فهي الأساس للحفاظ على التوصيلات منخفضة المقاومة التي تتطلبها أجهزتك.
يجب أن يتحول نظام الصيانة الخاص بك من التحقق من حالة الارتباط إلى تحليل الاتجاهات الصحية. يعمل معدل خطأ بت المراقبة (BER) كنظام للإنذار المبكر. يعد الارتفاع المستمر في الأخطاء المصححة مؤشرًا واضحًا على إجهاد الطبقة المادية، مما يشير عادةً إلى تدهور الدرع أو تآكل الموصل. ومن خلال التعامل مع هذه المقاييس كإشارات تشخيصية بدلاً من كونها ضوضاء في الخلفية، يمكنك عزل الأجهزة الفاشلة واستبدالها أثناء النوافذ المجدولة بدلاً من انقطاعها في حالات الطوارئ.
تعتمد مرونة الشبكة على نظام التحقق. إذا كنت لا تقوم بقياس فقدان الإدخال، والتحقق من سلامة المزلاج، وتتبع السلوكيات الحرارية، فأنت تعمل بشكل أعمى.
مراجعة:إجراء فحوصات ربع سنوية على الرابط BER.
فحص:التحقق من مقاعد الموصل بزاوية 360 درجة سنويًا.
ينظف:حافظ على بروتوكول تنظيف صارم خالٍ من الوبر لجميع الواجهات عالية السرعة.
تعامل مع طبقتك المادية كأداة دقيقة تتطلب معايرة مستمرة، وليس مجرد مجموعة ثابتة من الأسلاك. إن التحديد الاستباقي للإجهاد الجسدي هو الطريقة الوحيدة لتحييده قبل أن يفرض حدثًا يؤثر على الخدمة.
يمكن أن يؤثر فقدان الإشارة بشكل كبير على أداء الشبكات عالية السرعة، مما يؤدي إلى زيادة زمن الوصول، وأخطاء البيانات، وانخفاض كفاءة الإرسال. يساعد فهم الأسباب الأكثر شيوعًا مهندسي الشبكات ومشغلي مراكز البيانات في الحفاظ على اتصال مستقر وموثوق.
مع زيادة مسافة الإرسال، يصبح توهين الإشارة أكثر وضوحًا. قد يؤدي استخدام الكابلات بما يتجاوز الطول الموصى به إلى إضعاف الإشارات والتأثير سلبًا على أداء الشبكة.
يمكن أن تتسبب معدات الطاقة والأجهزة اللاسلكية والأنظمة الإلكترونية الأخرى القريبة في حدوث تداخل كهرومغناطيسي. بدون الحماية المناسبة، قد تواجه الكابلات عالية السرعة تدهور الإشارة وأخطاء الإرسال.
يمكن أن تؤدي الموصلات أو المحولات أو مجموعات الكابلات منخفضة الجودة إلى فقدان الإدخال وعدم تطابق المعاوقة، مما يقلل من سلامة الإشارة عبر الشبكة.
يمكن أن تؤدي الانحناءات الحادة أو التوتر المفرط أو سوء إدارة الكابلات إلى إتلاف هياكل الكابلات والتأثير على نقل الإشارة. يساعد اتباع ممارسات التثبيت الموصى بها في الحفاظ على الأداء الأمثل.
يمكن أن تؤثر درجات الحرارة والرطوبة والإجهاد الميكانيكي الشديدة تدريجيًا على أداء الكابل بمرور الوقت، مما يزيد من خطر فقدان الإشارة في بيئات التشغيل كثيرة المتطلبات.
تمثل الشبكات عالية السرعة تحديًا تناظريًا حيث تكون سلامة الإشارة هي المقياس الوحيد المهم. الموثوقية ليست صدفة. إنها النتيجة المتعمدة للتوجيه الدقيق والحماية عالية الجودة والصيانة الاستباقية للطبقة المادية. إذا أعطيت الأولوية لسلامة الكابلات والواجهات الخاصة بك، فإنك تتخلص من الاختناقات الكامنة التي تسبب فشل النظام.
بالنسبة للبنية التحتية الحيوية،
