Eingehende Analyse der vier wichtigsten Hochgeschwindigkeitsübertragungsschnittstellen für KI und Rechenzentren: MCIO, PCIe Riser, Gen-Z und SlimSAS

In KI-Servern, Supercomputern und Rechenzentrumsarchitekturen mit hoher Dichte stellt die Dateninteraktion zwischen internen Modulen beispiellose Anforderungen an Bandbreite, Dichte, Latenz und Skalierbarkeit, während herkömmliche Schnittstellen diese Anforderungen nicht mehr erfüllen können. Dieser Artikel konzentriert sich auf die vier beliebtesten Hochgeschwindigkeits-Verbindungslösungen, darunter:MCIO, PCIe Riser, Gen-Z und SlimSAS. Es werden ihre Architekturen, Leistungen, Vorzüge, Nachteile und anwendbaren Szenarien erläutert, um eine schnelle Auswahl und Gestaltung zu erleichtern.

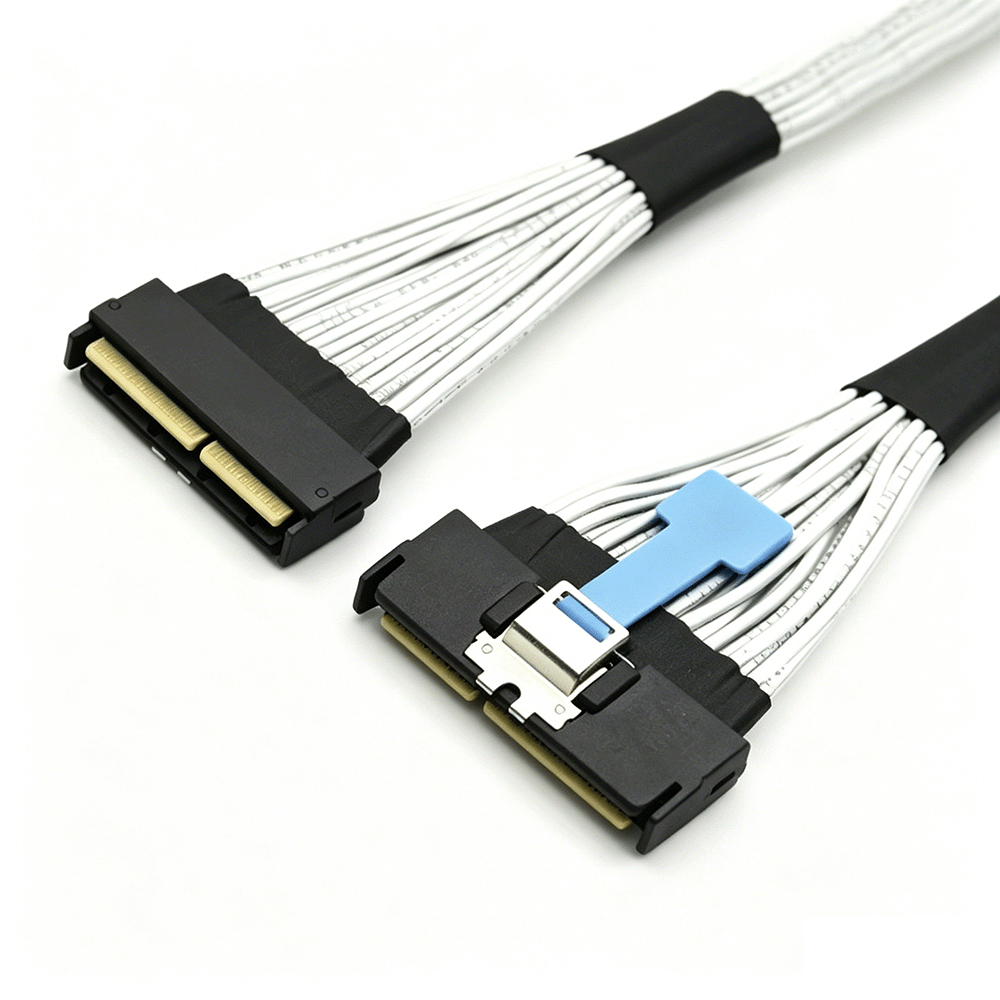

1. MCIO (Mini Cool Edge IO): Neuer Maßstab für hochdichte modulare Verbindungen

EinhaltungSFF-TA-1016-Spezifikationen, MCIOist eine hochdichte, schnelle und flache Intermodulschnittstelle, die für Server der nächsten Generation entwickelt wurde und hauptsächlich für die schnelle Hochgeschwindigkeitsverbindung zwischen Motherboards und NVMe-SSDs, GPUs, Netzwerkkarten und anderen E/A-Modulen verwendet wird.

Kernvorteile

Ultimative Dichte und Bandbreite: Bis zu 112 Gbit/s pro Lane, und ein einzelner Anschluss unterstützt maximal 16 Lanes, was eine weitaus höhere Raumausnutzung als herkömmliche Schnittstellen ermöglicht.
Modulares Design und Hot-Swap-Unterstützung: Es ermöglicht die Wartung vor Ort und eine schnelle Kapazitätserweiterung und passt sich perfekt an cloudbasierte und zusammensetzbare Infrastrukturen an.
Starke Protokollkompatibilität: Nativ kompatibel mitPCIe 5.0/6.0, SAS4 und CXL, vollständig auf zukünftige Rechenleistungsarchitekturen ausgerichtet.

Haupteinschränkungen

Hohe Herstellungs- und Prüfkosten; Hochgeschwindigkeits- und High-Density-Design bringt große Herausforderungen in Bezug auf EMI und Signalintegrität mit sich.
Es stellt strenge Anforderungen an das Motherboard-Layout, die Wärmeableitung und das Netzteildesign, was zu einer hohen technischen Komplexität führt.

Typische Anwendungsszenarien

KI-Server, hochdichte Speicherknoten, Edge-Computing und CXL-Speichererweiterungsarchitekturen.

2. PCIe-Riser: Ausgereifte und universelle Erweiterungslösung für Erweiterungskarten

PCIe Riser bezieht sich auf PCIe-Bussignalerweiterungsadapterkarten, die für die horizontale oder entfernte Installation von GPUs, FPGAs, Netzwerkkarten und anderen Erweiterungskarten in Gehäusen mit begrenztem Platzangebot verwendet werden.

Kernvorteile

Ausgereiftes Ökosystem: Vollständig kompatibel mit allen Plattformen und unterstützt PCIe Gen3 bis Gen5 mit vollständigen Hardware- und Treiberressourcen.
Hohe universelle Bandbreite:32 Gbit/s pro Lane für Gen5, ausreichend, um die Anforderungen gängiger Beschleunigerkarten und Hochgeschwindigkeits-I/O-Geräte zu erfüllen.
Niedrige Bereitstellungsschwelle: Keine zusätzlichen Lernkosten erforderlich, nativ unterstützt von fast allen Serverplattformen.

Haupteinschränkungen

Eingeschränkte Übertragungsentfernung: Bei langen Kabeln kommt es tendenziell zu einer Signaldämpfung, was besonders deutlich bei Hochgeschwindigkeitsverbindungen auftritt.
Hot-Swap nicht unterstützt: Wartung und Kapazitätserweiterung erfordern das Herunterfahren des Systems, was zu unzureichender Flexibilität führt.
Wichtige EMI-Probleme: Die parallele mehrspurige Übertragung verursacht leicht Störungen, was in Szenarien mit hoher Dichte zu Schwierigkeiten bei der Verkabelung führt.

Typische Anwendungsszenarien

Allgemeine Servererweiterung, traditionelle Rechenzentren und kostengünstiger Einsatz von GPUs und FPGAs.

3. Gen-Z: Systemverbindung mit geringer Latenz und Speichersemantik

Unter der Führung von Branchenallianzen ist Gen-Z ein offener Verbindungsstandard mit Speichersemantik. Ziel ist es, einen direkten Zugriff ähnlich dem lokalen Speicher zwischen Prozessoren, Speichern, Beschleunigern und Speichern zu realisieren und als Fabric-Technologie auf Systemebene zu dienen.

Kernvorteile

Semantischer Speicherzugriff: Prozessoren können wie auf den lokalen Speicher auf externe Geräte zugreifen und so eine extrem niedrige Latenz erreichen.
Umfassende Skalierbarkeit: Anwendbar von Einzelmaschinen bis hin zu großen Clustern mit mehreren Knoten und flexibler Architekturelastizität.
Protokollübergreifende Zusammenarbeit: Kann mit PCIe, CXL und anderen Protokollen mit großem Potenzial für eine langfristige ökologische Integration zusammenarbeiten.

Haupteinschränkungen

Unbeliebtes Ökosystem: Begrenzte verfügbare Produkte und Entwicklungsressourcen mit wenigen praktischen Umsetzungsfällen.
Hohe technische Hürden: Systemarchitektur, Treiber und Software-Stacks müssen mit hohen Anfangsinvestitionen neu aufgebaut werden.

Typische Anwendungsszenarien

Supercomputer, Speicherpooling, heterogene Rechencluster und zusammensetzbare Rechenzentren der nächsten Generation.

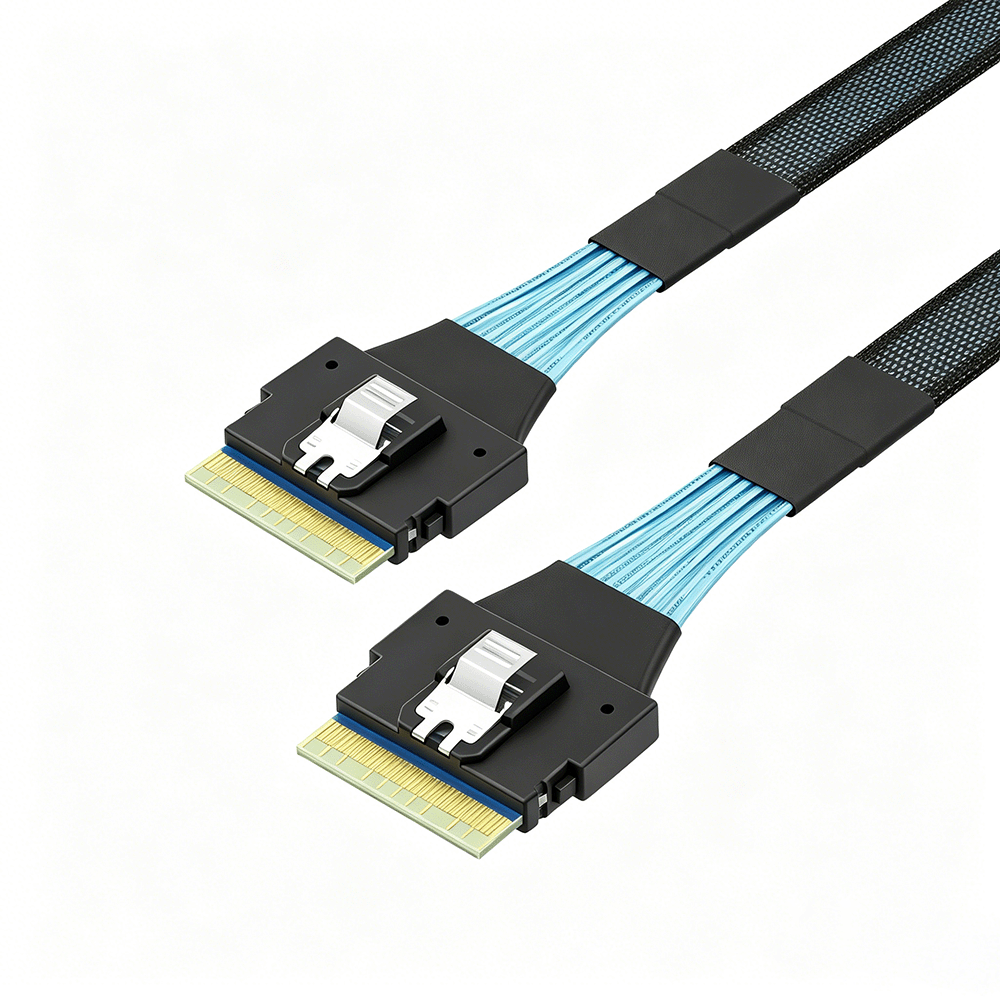

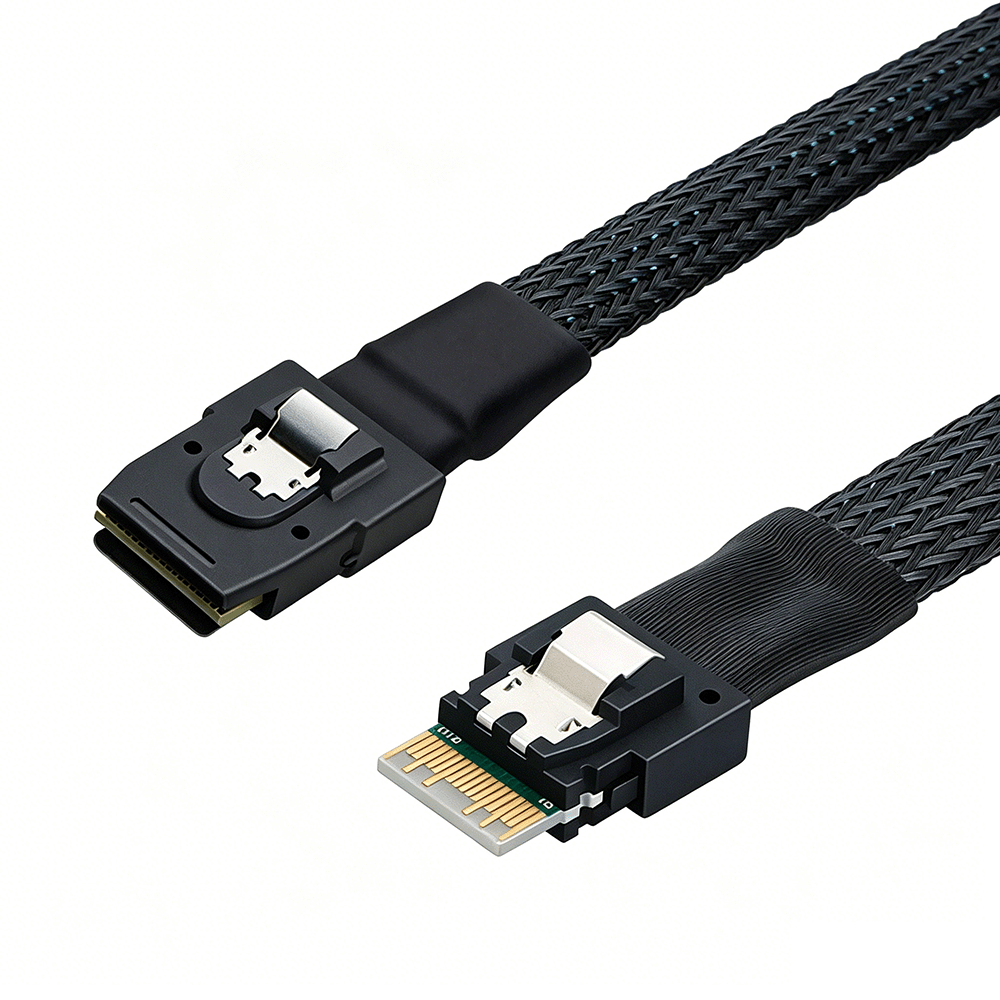

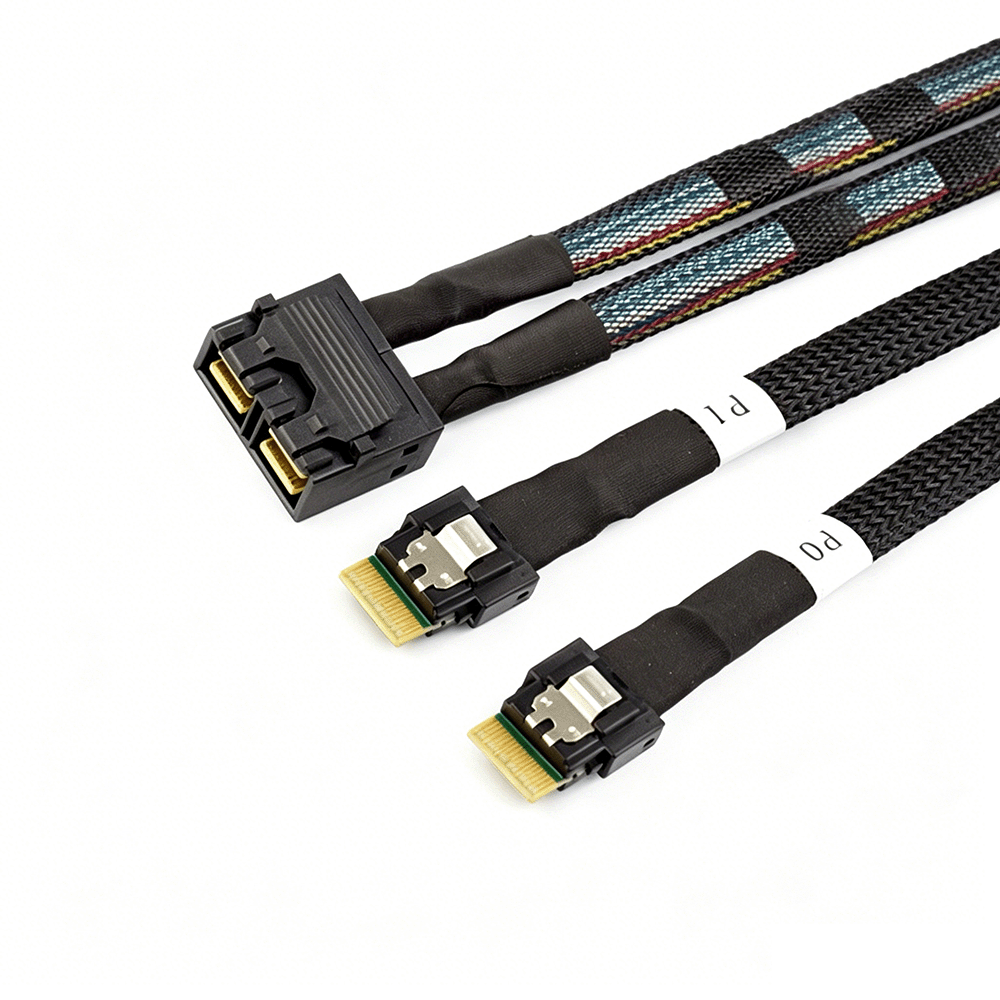

4. SlimSAS: Leichte Hochgeschwindigkeitsschnittstelle speziell für die Speicherung

Als leichte und hochdichte, verbesserte Version vonSAS (Serial Attached SCSI), SlimSASist speziell für die Speicherung optimiert und wird häufig in Servern und Speicherarrays mit hoher Dichte eingesetzt.

Kernvorteile

Schlankere Größe und höhere Dichte: Es nimmt weniger Platz ein und ermöglicht den Mehrkanal-Speicheranschluss auf begrenztem Raum bei gleichzeitiger Optimierung der Luftkanalanordnung.
Kompatibles Speicherökosystem: Abwärtskompatibel mit SATA undSASfür eine reibungslose Aufrüstung bestehender Geräte.
Stabilität der Enterprise-Klasse: Es basiert auf einer ausgereiften SAS-Architektur und unterstützt7×24 Stunden sTischbetrieb von Rechenzentren.

Haupteinschränkungen

Begrenzte maximale Bandbreite: Nur bis zu24 Gbit/spro Spur, niedriger als PCIe 5.0 und MCIO.
Speicherorientierte Positionierung: Schlechte Anpassungsfähigkeit für Nicht-Speicherszenarien wie GPUs undKI-Beschleunigung bei unzureichender Flexibilität.

Typische Anwendungsszenarien

Speicherserver mit hoher Dichte, JBOD-Geräte, verteilte Speicherknoten und herkömmliche Speicherarrays auf Unternehmensebene.

Schnittstelle	Maximale Bandbreite pro Spur	Kernpositionierung	Kernvorteile	Hauptmängel
MCIO	112 Gbit/s	Modulverbindung mit hoher Dichte	Hohe Dichte, Hot-Swap-Unterstützung, kompatibel mit PCIe 6.0 und CXL	Hohe Kosten, komplexes Design
PCIe-Riser	32 Gbit/s (Gen5)	Erweiterungskartenerweiterung	Ausgereiftes und universelles, vollständiges Ökosystem	Kurze Übertragungsdistanz, kein Hot-Swap
Gen-Z	Über 100 Gbit/s	Speichersemantische Systemverbindung	Extrem niedrige Latenz, Zugriff auf Speicherebene, starke Skalierbarkeit	Unreifes Ökosystem, hoher technischer Schwierigkeitsgrad
SlimSAS	24 Gbit/s	Speicherspezifische Schnittstelle	Stabil und zuverlässig, kompakte Größe, gute Lagerkompatibilität	Begrenzte Bandbreite, enger Anwendungsbereich

Auswahlhilfe und zukünftiger Entwicklungstrend

Priorisieren Sie MCIO für Szenarien, die eine hohe Dichte und Rechenleistung der nächsten Generation anstreben, ideal für die KI-Bereitstellung, CXL-Anwendungen und ein E/A-Layout mit hoher Dichte.
Wählen Sie PCIe Riser für universelle Erweiterungen und kostensensible Projekte dank seiner stabilen Leistung und einfachen Bereitstellung.
Nutzen Sie Gen-Z für Speicherpooling und Clusteraufbau mit extrem geringer Latenz, um einer langfristigen Architekturentwicklung gerecht zu werden.
SlimSAS bleibt die optimale Wahl, wenn es um Kosten und Kompatibilität für speicherorientierte Dienste mit hoher Dichte geht.

Mit der kontinuierlichen Verbreitung der PCIe 6.0/7.0- und CXL-Technologien wird MCIO zur Mainstream-Wahl für Server mit hoher Dichte. Gen-Z und CXL werden im Bereich der Speicherverbindung noch lange nebeneinander existieren, PCIe wird seine führende Stellung bei der universellen Erweiterung behalten und SlimSAS wird den Speichermarkt stetig besetzen. Unternehmen müssen je nach Geschäftsauslastung, Platzbeschränkungen, Budget und Skalierbarkeitsanforderungen die am besten geeigneten Schnittstellen und Kabellösungen auswählen, um eine effiziente und erweiterbare Hardware-Infrastruktur aufzubauen.
