USB-C徹底ガイド（プロフェッショナル正式版）

ユニバーサル シリアル バス (USB) ポートは、最新の電子ハードウェアで最も広く使用され、認識されている接続インターフェイスです。 Type-A、Type-B、Mini-USB、Micro-USB など、さまざまなインターフェイス仕様の USB ケーブルが日常のシナリオで広く適用されていますが、その中でも USB Type-C (一般に Type-C、USB-C、または USB C と呼ばれます) の適用範囲は拡大し続けています。

USB-C は 2014 年に正式に発売され、次のような主な設計目標が掲げられました。

• さまざまな機器におけるデータ伝送と電源供給の需要の高まりに応えるユニバーサルコネクタを開発します。

• 従来のUSBインターフェースに比べて小型化と伝送速度の向上を実現。

• 1本のケーブルでデータと電力の同期伝送を実現。

• リバーシブルプラグ設計を採用し、インターフェース挿抜時の方向制限の問題を完全に解決しました。

上記の明確な設計目標にもかかわらず、ユーザーは実際のアプリケーションにおいて依然として多くの認識上の混乱を抱えています。この記事では、USB-C の総合ガイドとして、技術開発の背景から USB-C の関連する技術的特徴と応用ポイントについて包括的に詳しく説明します。

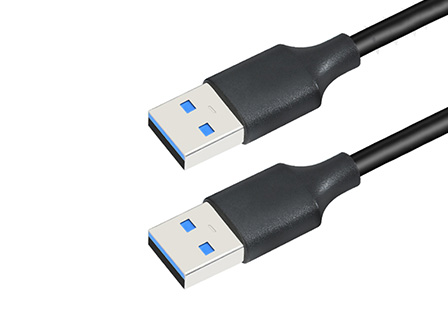

USB Aの技術的特徴

長方形の USB A (USB-A または USB Type-A とも表現されます) は、1990 年代半ばから徐々に普及しました。標準の USB A コネクタには上部と下部の構造が明確に区別されており、効果的な接続を実現するには、挿入および取り外しの際に方向を厳密に合わせる必要があります。

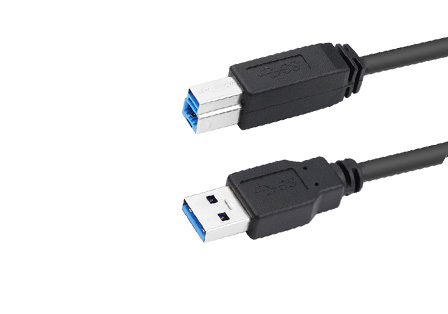

USB Bの技術的特徴

四角い USB Type-B インターフェイスのアプリケーション シナリオは比較的限られていますが、電気的性能は USB A と完全に一致しています。このタイプのインターフェースは主にプリンター機器で使用されており、一部のモニターや USB ハブでも採用されています。

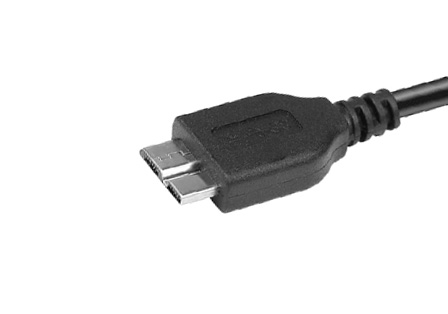

Micro USBの技術的特徴

Micro USB (Mini USB を含む) は、USB A インターフェイスの小型化された派生バージョンです。発売以来、そのコンパクトなサイズの利点を利用して、パワーバンク、電子書籍リーダー、ハンドヘルド GPS デバイス、携帯電話などのポータブル電子デバイスの接続および充電インターフェイスとして推奨されています。

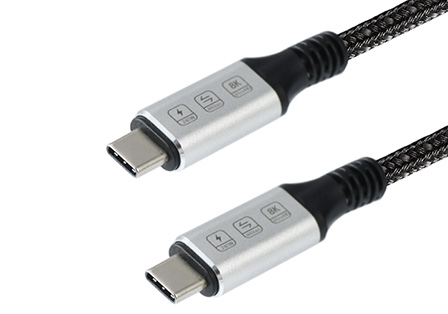

USB Cの技術的特徴

USB C は、特に新世代の USB コネクタの物理的形状を指します。 (注: USB C インターフェイスの物理的形式と、USB 3.1、USB 3.2、USB4 などのデータ伝送規格の速度の違いを明確に区別する必要があります。関連する詳細については、後続の章で詳しく説明します。)

以前の USB インターフェイスと比較すると、USB C の核となる技術的な違いは主に次の点に反映されます。

• スリムでスタイリッシュな構造設計を採用し、さまざまなモバイル電子機器のボディレイアウトのニーズに適応できます。

• コネクタ構造は頑丈で耐久性があり、コンピュータやその他のデバイスの高周波使用のニーズを満たすことができます。

• 対称構造設計を採用し、可逆双方向挿抜をサポートし、インターフェース挿抜時の方向制限の問題を完全に解決します。

• この設計は、以前の USB インターフェイスの挿入と取り外しによくあった不便さを効果的に解決します。

• 新世代の USB コネクタとして、その中心的な位置付けは、すべての古い USB インターフェイス タイプを置き換えることであり、ハードウェア設計に未来志向のフル機能の標準化ソリューションを提供します。

USB C ポートはモバイル デバイスや民生用ハードウェアの標準構成になっていますが、産業用コンピュータの分野では、USB C ポートを新世代デバイスに統合するプロセスはまだ初期段階にあることに注意してください。

USBインターフェースの形式と性能の違い

USB ポートの物理的な形状（Type-A や Type-C などのインターフェースの種類）と、サポートされているデータ転送速度や電力供給能力を明確に区別する必要があります。 USB パフォーマンスの世代標準は、主に USB 2.0、USB 3.1、USB 3.2、USB4、USB4 v2 などの番号で識別されます。

USB テクノロジーは、1996 年の USB 1.0 の発表に端を発し、最大データ転送速度は 12 Mbps (メガビット/秒) でした。その後の USB 2.0 では、最大伝送速度が 480 Mbps に増加しました。技術の反復により、USB 規格は継続的にアップグレードされ、より複雑な仕様と優れたパフォーマンスを備えた後続のバージョンが形成されてきました。

USB 規格の反復に関して、ユーザーは通常次のような質問をします。USB 3.2 Gen 1 と Gen 2、および USB 3.2 Gen 2×2 の違いは何ですか? USB4 および USB4 バージョン 2 の技術的特徴は何ですか?関連する命名規則はまだ使用されていますか?以下、一つずつ詳しく解説していきます。

USB データパフォーマンス用語の使用仕様

USB 命名システムを簡素化するために、USB 標準の策定と管理を担当し、多くの大規模テクノロジー企業の代表者で構成される USB Implementers Forum (USB-IF) は、USB データ パフォーマンス用語の使用に関するガイドラインを策定しました。このガイドラインは、USB 関連のすべてのコンテンツ (製品パッケージ、マーケティング資料、広告を含む) における用語の使用と情報伝達を標準化および統一することを目的としています。

この標準化プロセスは徐々に推進する必要があり、ガイドライン内のさまざまなレート識別子の実際の技術的意味については、以下で詳細に分解します。

USBデータ転送速度の詳細な分析

• USB 5 Gbps: 以前は USB 3.0 として知られていた仕様 USB 3.2 Gen 1 に対応し、伝送速度は USB 2.0 標準の約 10 倍である 5 Gbps に達します。

• USB 10 Gbps: 以前は USB 3.1 として知られていた仕様 USB 3.2 Gen 2 (2013 年 7 月に発売) に対応し、既存の USB A および USB C コネクタを通じて 10 Gbps の伝送速度を達成できます。

• USB 20 Gbps: USB 3.2 Gen 2×2 (2017 年 9 月発売) 仕様に対応し、USB C コネクタのデュアルレーン モードでのみ実現可能で、伝送速度は 20 Gbps。

• USB 40 Gbps：仕様USB4（2019年3月発売）に対応し、Thunderbolt 3プロトコルを採用し、最大伝送速度は40 Gbpsに達します。 (注: USB 開発者によって定義された標準名は USB4 ですが、シナリオによってはスペースを入れて USB 4 とマークされることもあります)。

• USB 80 Gbps: 仕様 USB4 バージョン 2.0 (2022 年 10 月発売) に対応するこのアップグレード バージョンは、USB4 の速度とデータ プロトコル パフォーマンスを最適化します。メーカーはこの規格に基づいて最大伝送速度 80 Gbps の製品を開発できます。非対称構成を採用すると、レートはさらに向上し、一方向で最大 120 Gbps、逆方向で 40 Gbps になります。この規格は DisplayPort 2.1 と完全な互換性があります。

USB4、USB4 バージョン 2、USB 3.2 Gen 2、および Gen 2×2 は優れたデータ転送速度を持っていますが、現在のほとんどのデバイスはまだこの速度レベルに到達できないことに注意してください。実際の転送速度は、ホスト デバイス、ターゲット デバイス (2 つのうちの最小速度を取る)、および使用する USB ケーブルのパフォーマンス パラメータによって異なります。

欧州連合における USB C のアプリケーション仕様

2024 年以降、欧州連合は電子機器に USB-C 充電ポートを採用することを正式に義務付けています。この規制は、製品の持続可能な開発を促進し、電子廃棄物を削減し、消費者の利便性を向上させるための欧州連合の重要な措置です。

規制の第 1 段階は、携帯電話、デジタル カメラ、タブレット コンピューターなどの小型電子製品に適用されます。ラップトップなどの中型電子製品は、2026 年までに USB C 充電ポートのアップグレードを完了する必要があり、多くのメーカーはすでにこの技術的な切り替えを事前に完了しています。

この規制は欧州連合によって推進および実施されていますが、この規制がもたらすアプリケーションの利便性は世界中のユーザーに恩恵をもたらしています。

USB C の Apple™ デバイスへの適応

上記の EU 規制要件に準拠するために、Apple は 2023 年 9 月に、iPhone 15 シリーズ以降、すべての新しい Apple 製品が充電インターフェイスとして USB C ポートを採用し、過去 11 年間 iPhone やその他の Apple デバイスの標準充電インターフェイスとして使用されてきた独自の Lightning インターフェイスを置き換えることを発表しました。この動きにより、iPhone、iPad、AirPods、Mac などのすべての Apple デバイスと、ほとんどの最新の電子デバイス間での充電器とケーブルの汎用性が実現します。

Apple は、新しい iPhone モデルは最大 10 ギガビット/秒の最大転送速度の USB 3 規格をサポートしていると述べましたが、この速度はオプションの USB 3 ケーブルを介してのみ達成できます。工場でデバイスに付属するケーブルではこの速度に達することはできません。iPhone 15 のリリース時点で、Apple は USB-C コネクタ付きの USB 2.0 ケーブルを提供していましたが、その最大伝送速度はわずか 480 Mbps であり、関連する詳細については前述しました。

USB Aインターフェイスの視覚的な区別方法

USB インターフェイスを介してデバイスを接続する場合、インターフェイスの異なるバージョン間の伝送速度の違いを明確にすることが重要です。第 2 世代と第 3 世代の USB インターフェイスの速度には大きな差があるため、一部のメーカーは高速 USB A ポートを区別するために青色のインターフェイス識別子を使用しています。この識別方法は、OnLogic HX300 シリーズ産業用コンピュータなど、同じデバイスにレートの異なる 2 種類の USB A ポートが装備されている場合に、より一般的に使用されます。

このシリーズの産業用コンピュータには、USB 2.0 (黒色ポート) と USB 3.2 (青色ポート) の両方のインターフェイスが装備されています。

USB ケーブルの互換性とパフォーマンスに影響する要因

USB 3.2 または USB4 の伝送速度と電力出力の可能性を最大限に発揮するには、USB ケーブルが重要な影響を与える変数の 1 つです。接続リンクの 3 つのコア コンポーネント、ソース デバイス (コンピュータなど)、USB ケーブル、ターゲット デバイス (ハード ドライブなど) は、必要な伝送速度および/または充電速度と完全に互換性がある必要があります。 USB 性能レベルが異なる製品を使用する場合、データ転送速度と充電容量は、3 つの製品のうち最も性能の低いコンポーネントの最高レベルに基づきます。

ワイヤの数がケーブルの機能に与える影響

USB 3.2 ケーブルの追加ワイヤーは、超高速データ伝送を実現するだけでなく、電力出力容量を大幅に向上させ、追加機能を拡張します。たとえば、ハードウェアとケーブルの両方に互換性があることを前提として、USB 3.2 接続は DisplayPort 機能をサポートし、1 本のケーブルで 4K ビデオ出力、データ伝送、電源出力、電源入力を同時に実現します。

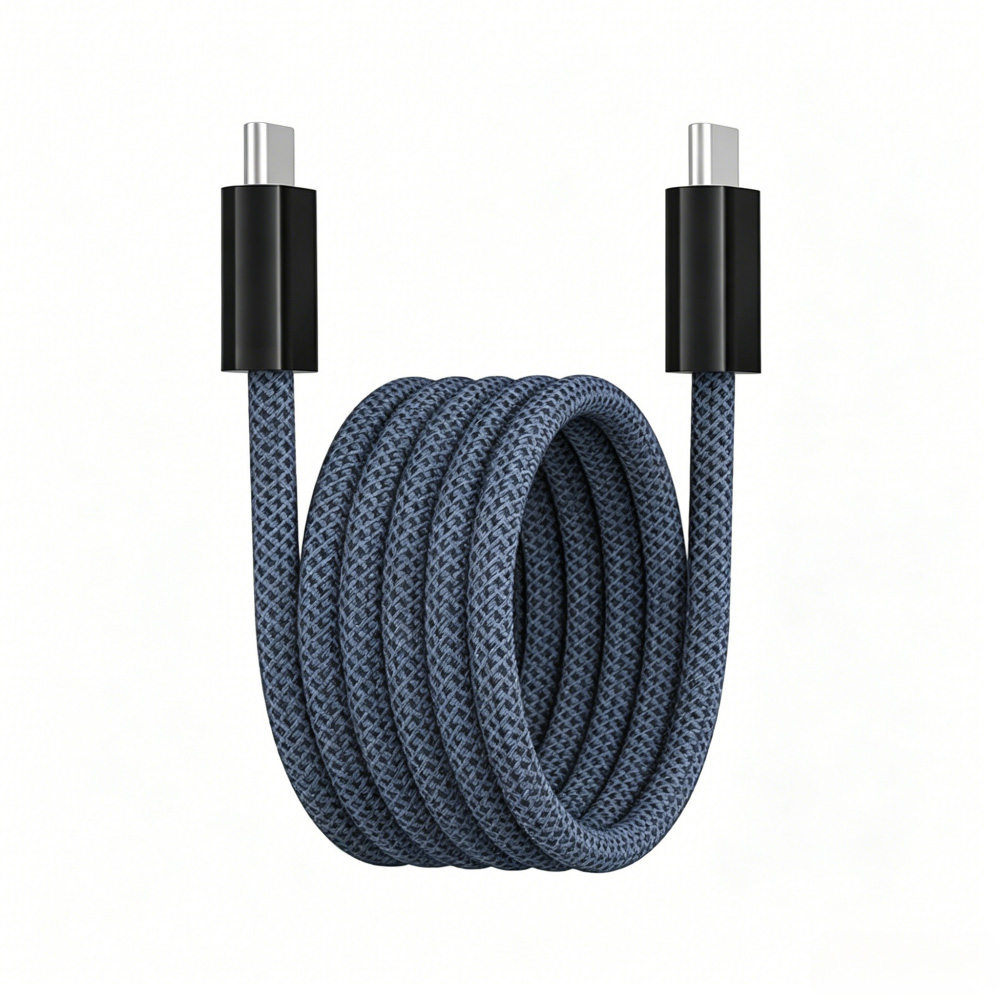

USBの給電容量

USB の電力供給能力は、USB 生成規格やポートの種類から完全に独立した独立した USB Power Delivery (USB-PD) 仕様によって定義されます。

この記事の執筆時点では、USB-PD はバージョン 3.1 に更新されており、互換性のある USB C ケーブル (関連する詳細については以下で詳しく説明します) を介して最大 240 W、USB-A ポートを介して最大 100 W の電力を供給できます。

USB-Cの具体的な給電機能は以下のとおりです。

• 最大電力供給容量は 240W に達します。


￮ 現在、1 本のフル機能の USB C ケーブルで、デスクトップ コンピュータ、ラップトップ、ドッキング ステーション、ゲーム コンピュータなどのデバイスの電源ニーズを満たすことができます。

• 電源供給能力のある製品（ホスト機器、周辺機器を含む）が電力を供給でき、電力の伝送方向は固定されません。具体的な例としては以下のようなものがあります。


￮ 壁のコンセントから電源を供給されるモニターは、画像を通常どおり表示しながら、ラップトップに電力や充電サービスを提供できます。

￮ USB 電源アダプタは、ラップトップの USB C ポートを通じて電力を供給できます。

アップグレードされたUSB-PD 3.1仕様は、以前のバージョンと比較して質的な向上を達成しており、さまざまな電子機器のデータおよび電力伝送規格の統一を促進することが期待されています。

USB 機能の二重の影響 — 利便性とセキュリティリスク

USB の電源供給機能により、小型電子機器の消費者市場の発展が促進され、すべての機器は USB ポートから電力を供給されます。充電の利便性を向上させるために、USB A ポートと USB C ポートは、専用の公共充電ステーション、飛行機の座席、車、壁のコンセントなど、さまざまなシナリオに広く適用され、完全にカバーされています。

ただし、利便性を享受する一方で、潜在的なセキュリティリスクにも注意する必要があります。

USB の主な利点の 1 つは、単一のケーブルと接続インターフェイスを通じてデバイスへの電源供給と双方向データ送信を同時に実現できることです。ただし、この「電力 + 双方向データ」統合伝送モードは、「ジュース ジャッキング」と呼ばれるセキュリティ上の危険ももたらします。

ジュースジャッキングのテクニカル分析

ジュースジャッキングは主に、充電とデータ送信に同じケーブルを使用する携帯電話やタブレットコンピュータなどのデバイスをターゲットにしています。このような攻撃の主な目的は、デバイスにマルウェアを埋め込むか、デバイス内の機密データをコピーすることです。

携帯電話をUSBポートを介してコンピュータに接続すると、携帯電話はコンピュータの外部デバイスとして認識され、双方向のファイル共有が実現します。この識別プロセスは、携帯電話が公共の USB ポートに挿入されたときにも行われます。

このような接続は個人情報の漏洩につながる可能性があります。悪意のある者は、この方法を通じてデバイス内の個人データを取得し、マルウェアなどの有害なファイルをデバイスに送信する可能性があります。

ジュースジャッキングの防止策

連邦通信委員会 (FCC) の関連勧告によると、ジュース ジャッキングに対する実用的な予防ヒントは次のとおりです。

• 個人用の充電ケーブルとアダプターを持ち歩き、AC 電源ソケットからの充電を優先してください。

• モバイル パワー バンクを装備して、公共の USB ポートへの依存を減らします。

• USB ポートに接続した後、「データを共有」、「このコンピュータを信頼する」、「充電のみ」などのオプションが表示された場合は、「充電のみ」モードを優先して選択してください。

• 充電専用ケーブル (データ ワイヤーが取り外されたもの) やデータ ブロッカー (シナリオによっては USB コンドームと呼ばれることもあります) などの保護具を、信頼できるサプライヤーから購入してください。

USB データ ブロッカーの技術的特徴

USB データ ブロッカーは、USB コネクタの外側にスリーブを装着できるスリーブ型アダプターです。その中心的な機能は、データ ワイヤの接続を物理的にブロックし、データ送信を防止しながらデバイスが正常に電力を受信できるようにすることで、データ漏洩のリスクを効果的に防止することです。

USBと産業用コンピュータの統合アプリケーション

USB C と USB 3.2 はよく混同されますが、異なる概念に属します。 USB A コネクタと USB C コネクタはどちらも、5 Gbps と 10 Gbps (つまり、USB 3.2 Gen 1 と Gen 2) の接続をサポートできます。 USB Cは20Gbps（USB 3.2 Gen 2×2）、40Gbps（USB4）、80Gbps（USB4 V2）の高速接続にも対応します。

近い将来、ほとんどの産業用コンピュータは引き続き USB A コネクタと USB C コネクタの両方を装備し、複数のデータ転送速度と電力処理機能をサポートすると予想されます。メーカーは、ユーザーの認知的混乱を避けるために、将来的に USB ポートを明確に識別する必要があります。

概要: USB C、USB 3.1、USB 3.2、USB4、および USB4 V2 のコアポイント

USB C コネクタの発売と、USB データ処理および充電規格の継続的な進化は、最新のコンピューティング デバイスに新しいアプリケーションの可能性をもたらしましたが、ユーザーの認知的混乱も引き起こしました。核心点は次のように要約されます。

• USB C、USB 3.2、USB4 は異なる概念に属します。


￮ USB C は、インターフェイスの物理的形式を説明するためにのみ使用されます。

￮ USB 3.2 および USB4 は、ポートのパフォーマンス パラメータを説明するためにのみ使用されます。

• USB Cコネクタを搭載しているからといって、USBポートが必ずしも10Gbps以上の高速データ転送に対応しているわけではありません。

• 「USB 3.1」および「USB 3.2」という用語は、5 Gbps (USB 3.2 Gen 1) または 10 Gbps (USB 3.2 Gen 2) のデータ送信をサポートするポートを表すために使用されます。

• データ伝送速度、電力供給、追加機能 (4K ビデオ出力など) を最大限に活用するには、適応ケーブルと互換性のあるハードウェア デバイスを使用する必要があります。

• USB 3.2 および USB4 は以前のバージョンと完全な下位互換性がありますが、インターフェイス形式の違いにより、USB C には厳密な下位互換性がなく、関連するアダプタは簡単に入手できます。

USB C は、デバイス接続の標準化と将来化を推進しています。 USB C は、スリムなデザイン、シンプルな構造、高速データ伝送、強力な電力供給能力により、このポートを搭載したデバイスが今後何年にもわたって新しいテクノロジーや標準との互換性を維持できるようにします。

関連する質問がある場合、またはこの記事で説明されている USB 規格とコネクタの関連プロジェクトへの適用についてソリューションの専門家と話し合う必要がある場合は、いつでも相談できます。
