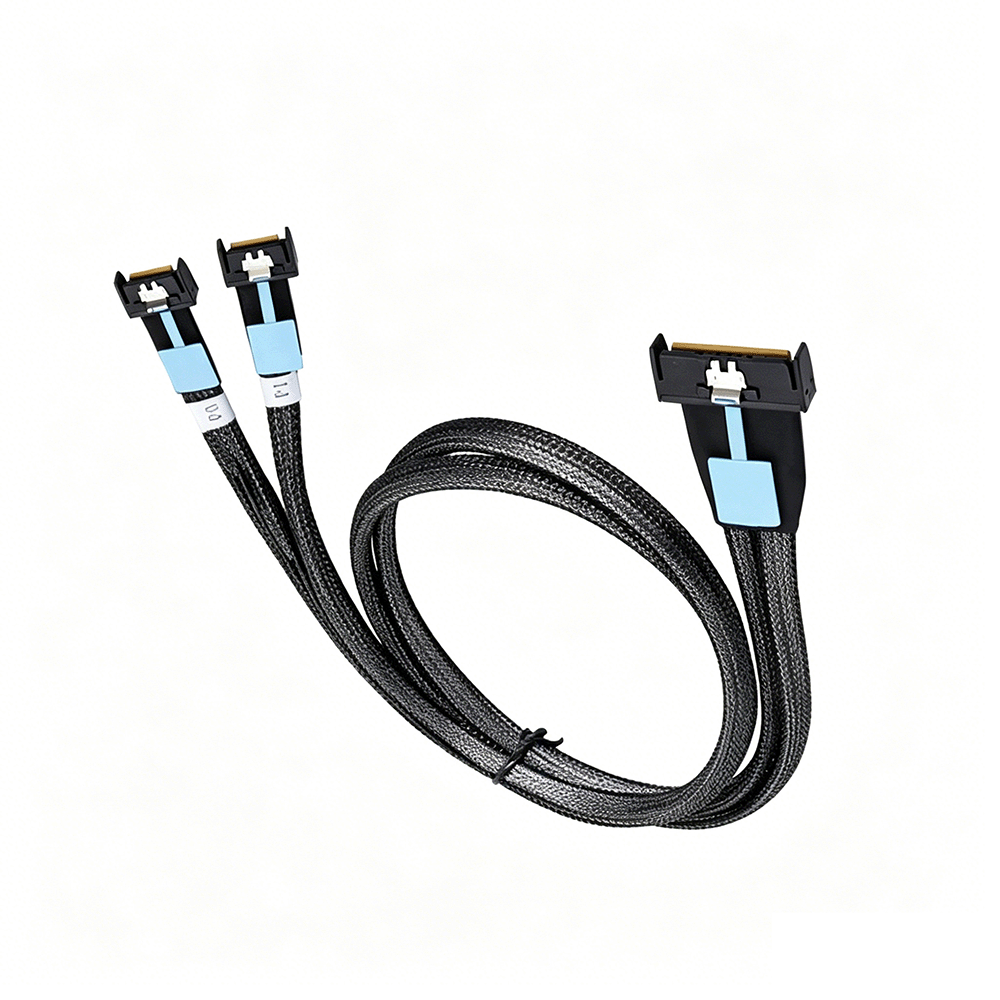

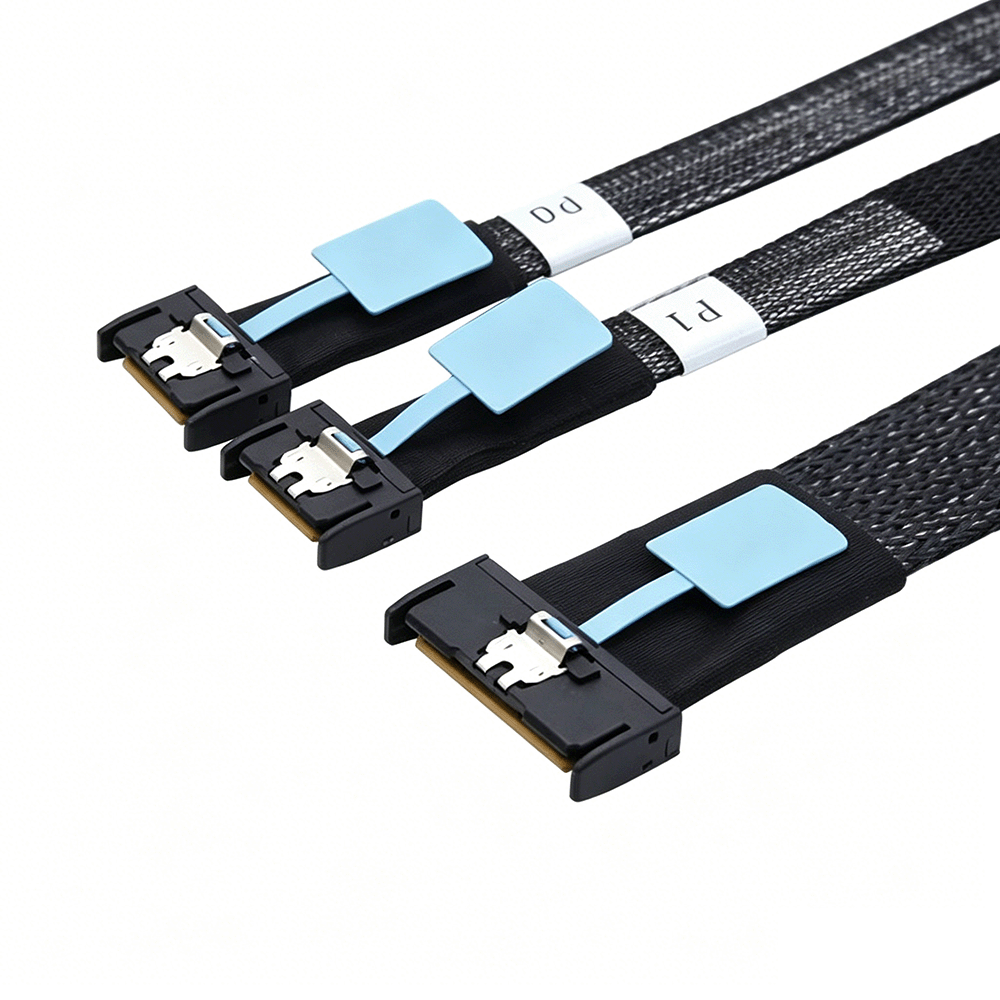

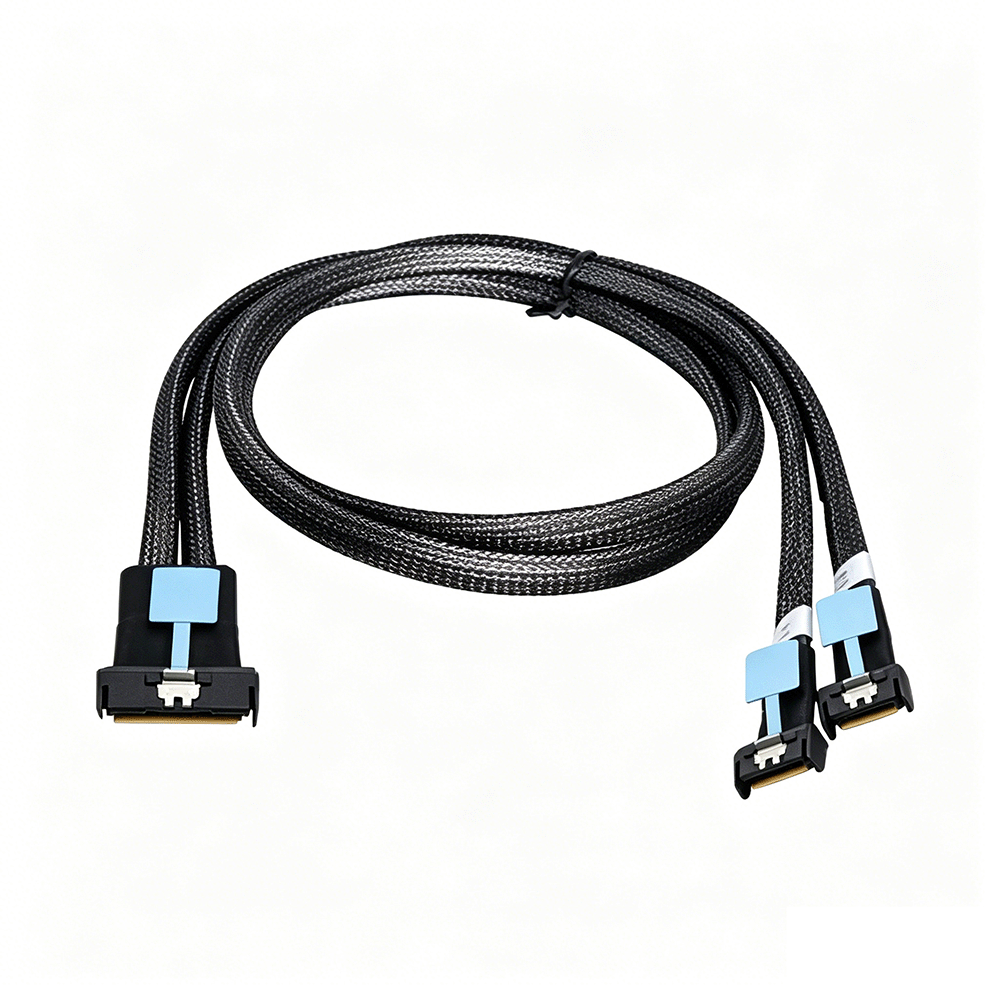

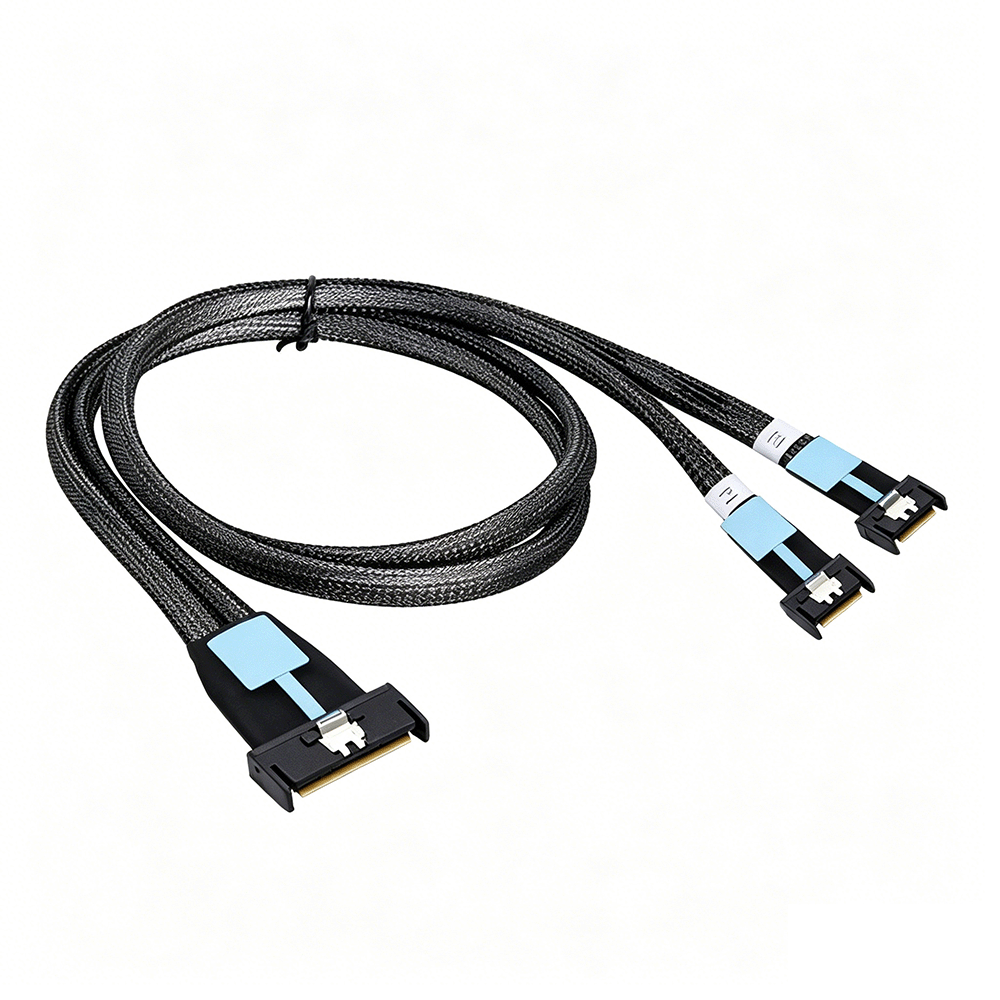

MCIO 8X ストレート - 2* MCIO 4X ストレート ケーブル

PCIE 5.0 MCIO 8X ストレート - 2* MCIO 4X ストレート ケーブル

信頼性の高い信号整合性: クリアな信号を維持するように設計されたこの MCIO x8 から MCIO x4 ケーブルは減衰とクロストークを低減し、信頼性の高いデータ転送を実現します。

カスタム OEM/ODM およびバルク供給: カスタム ケーブル長、オーダーメイドのピン配置、特殊なインターフェイス (SlimSAS、MCIO、OCuLink) に合わせたカスタマイズされたソリューション。当社はカスタム PCB レイアウトをサポートし、エンタープライズ サーバーの導入と産業統合に対してボリューム ディスカウントを提供します。

特徴と利点

1. コンパクトな0.6mmピンピッチを採用し、便利なプルタブで簡単に抜き差し可能

2. 公式 SFF-TA-1016 仕様に準拠し、PCIe Gen5 および将来の PCIe Gen6 伝送を完全にサポート

3. 優れた信号整合性を維持するために、85 オームに制御されたインピーダンス向けに精密に設計されています。

4. ロッキングラッチ：SUS301ステンレス鋼製プルタブラッチ（厚さ0.25mm）、繰り返しの差し込みに耐久性があります。

5. 1.57mm厚のPCBに適合し、標準のPCIeライザーカードとシームレスに互換性があります

6.  ストレート、直角、側面出口およびカスタマイズケーブルプラグはオプションです


7. 30AWG ～ 34AWG のフレキシブル ワイヤ オプション

アプリケーション/市場

1.  データセンターおよびネットワーク機器

2. サーバー/ストレージデバイス

3. ハイ パフォーマンス コンピューティング (HPC)

4.  スイッチ/ルーター

5. 無線基地局と無線機

機械仕様

1. 最大ラッチ挿入力: 31N(4X)/51N(8X)/79N(16X)/92N(24X)

2. 最小ラッチ保持力：4N(4X)/6N(8X)/8N(16X)/10N(24X)

3. 最大 200 回の嵌合サイクルに耐える定格により長寿命を実現

電気的パラメータ

1. 定格：AC30V、1接点あたり0.5A

2.  最低耐電圧：DC300V（100ms）

3.  隣接ピン間の絶縁抵抗 ≥10MΩ

4. 温度と電圧：80℃ 30V

5. 導電抵抗：2Ω/MAX

高速信号性能

• OCP業界基準を満たし、PCIe 4.0/5.0の安定した伝送を実現

• 次世代 PCIe 6.0 に対応し、56G PAM4 および今後の 112G PAM4 信号をサポート

製品の環境コンプライアンス

• RoHS2.0:準拠

• 中国の RoHS: はい

• SVHC に到達: はい
