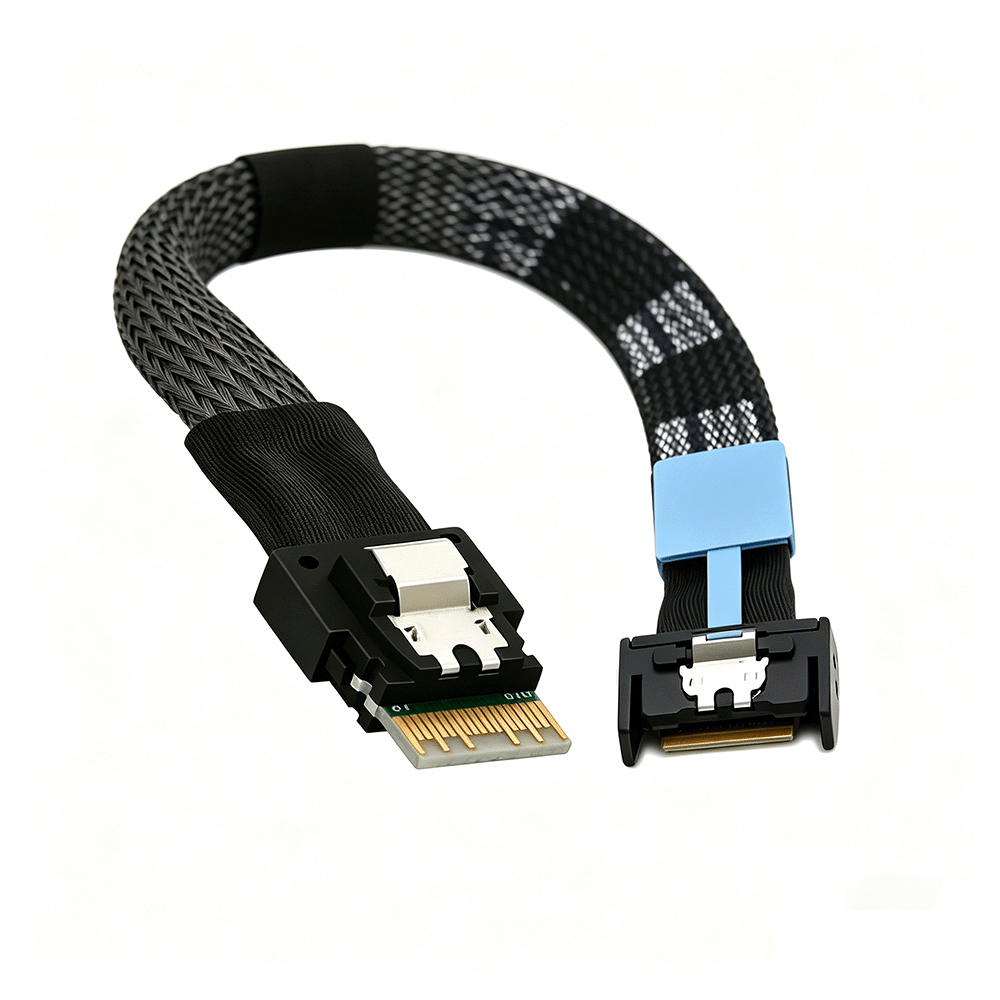

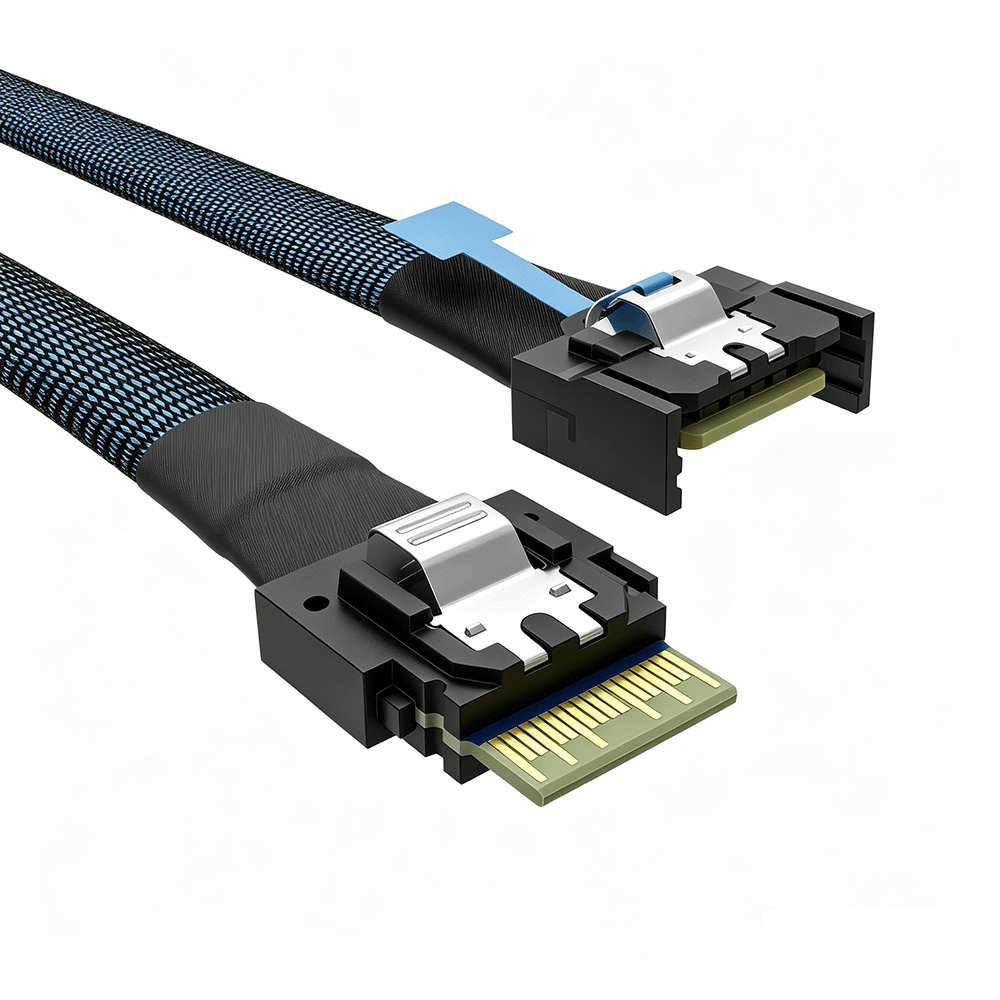

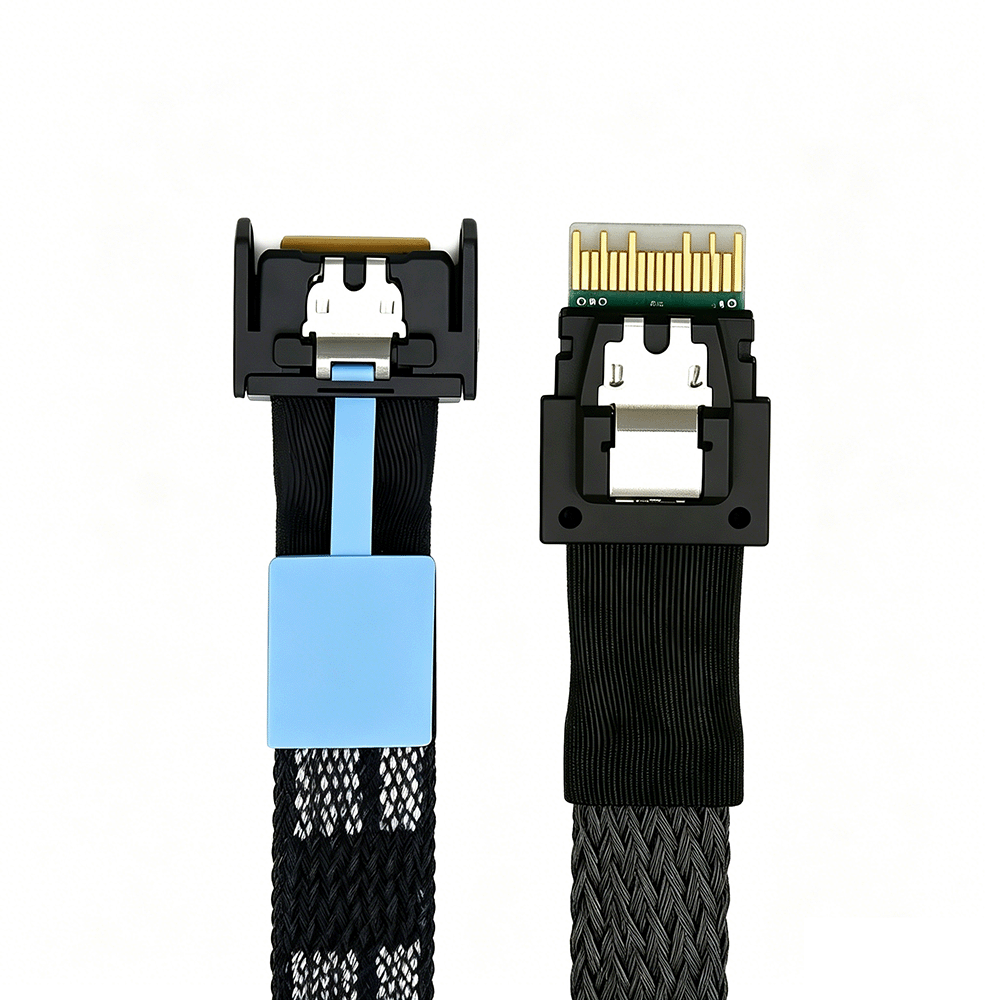

MCIO PCIE 4i 38-pins naar SFF-8654 Slimline 4X-kabel

MCIO PCIE 4i 38-pins naar SFF-8654 Slimline 4X-kabel

De MCIO 4X naar SlimSAS (SFF-8654 4i) is een krachtig, ultracompact kabel- en connectorverbindingssysteem dat is gebouwd voor de volgende generatie high-speed computing en zakelijke opslaginfrastructuur. Het overbrugt naadloos

 MCIO (Multi-Connector IO) en SlimSAS SFF-8654 4i-interfaces, die ultrasnelle, lage latentie en zeer stabiele gegevensoverdracht leveren. Door gebruik te maken van geminiaturiseerde architectuur met hoge dichtheid en hoogwaardige productietechnologie, combineert het uitstekende transmissieprestaties met ruimtebesparende voordelen om te voldoen aan de strenge eisen van moderne high-end computeromgevingen.

Kernfuncties en voordelen

Deze interconnectieoplossing is ontworpen voor hoge bandbreedte, hoge compatibiliteit en hoge duurzaamheid en integreert meerdere kernsterkten voor gediversifieerde industriële en commerciële scenario's:

1. Ultrasnelle transmissie: Ondersteunt PCIe Gen4 volledig met overdrachtssnelheden tot 16GT/s, perfect geschikt voor taken met hoge doorvoer en latentiegevoelige gegevensoverdracht.

2. Toekomstbestendige compatibiliteit: Gereserveerde adaptieve ondersteuning voor PCIe Gen5- en Gen6-specificaties, waardoor apparatuuriteratie op lange termijn en upgrade-compatibiliteit mogelijk zijn.

3. Compacte structuur met hoge dichtheid: Het geminiaturiseerde SlimSAS 4i-ontwerp bespaart effectief interne ruimte in het chassis, ideaal voor dicht op elkaar geplaatste servers en ingebedde apparatuur.

4. Onafhankelijke 4-kanaals bandbreedte: Geconfigureerd met x4 onafhankelijke transmissiekanalen om het algehele bandbreedtegebruik te maximaliseren en de efficiëntie van de gegevensoverdracht te verbeteren.

5. Aanpassing van twee protocollen: Compatibel met reguliere PCIe- en SAS-protocollen en levert flexibele universele connectiviteit voor diverse opslag- en computerapparaten.

6. Superieure signaalstabiliteit: Gebruikt hoogwaardige grondstoffen en geavanceerd vakmanschap om een ​​uitstekende signaalintegriteit te behouden en hoogfrequent signaalverlies en overspraak op volle snelheid te onderdrukken.

7. Uitstekende duurzaamheid: Het versterkte structurele ontwerp ondersteunt frequente plug-and-unplug-cycli, waardoor stabiele serviceprestaties op de lange termijn worden gegarandeerd.

Toepassingen

1. Enterprise-servers en opslagsystemen: Biedt snelle interconnectie met lage latentie voor krachtige rackservers en bedrijfsopslagarrays, waardoor de algehele efficiëntie van gegevensverwerking aanzienlijk wordt verbeterd.

2. HPC-computer met hoge prestaties: Voldoet aan de verbindingseisen met ultrahoge bandbreedte van krachtige computerclusters voor intensieve computertaken en grootschalige gegevensanalysetaken.

3. Geavanceerde ingebedde systemen: Perfect voor compacte ingebedde apparaten in industriële besturing, medische apparatuur en autonome aandrijfsystemen, waarbij kleine afmetingen en hoge prestaties in balans zijn.

Mechanische prestaties

Met nauwkeurige structurele optimalisatie beschikt het product over een gematigde koppelkracht en een uitstekende mechanische duurzaamheid, waardoor het zich aanpast aan langdurige herhaalde montage en complexe werkomstandigheden:

1. Maximale koppelkracht: 55,5N

2. Maximale ontkoppelingskracht: 49N

3. Duurzaamheid Levensduur: Minimaal 250 koppelings-/ontkoppelingscycli voor betrouwbare werking op de lange termijn

Elektrische parameters

Vervaardigd uit zeer zuivere geleidende materialen en strikte productienormen, levert het stabiele en betrouwbare elektrische prestaties bij continu gebruik met hoge belasting:

1. Nominale spanning: 30VAC per contact

2. Nominale stroom: 0,5A per contact

3. Contactweerstand: Max. 20 mΩ (beginstatus); maximale variatie van 20 mΩ na stresstest

4. Diëlektrische weerstandsspanning: minimaal 300 VDC gedurende 100 ms zonder storing

5. Isolatieweerstand: minimaal 10MΩ tussen aangrenzende pinnen om stroomlekkage en signaaloverspraak te voorkomen

Signaalintegriteit

Nauwkeurig gekalibreerde hoogfrequente impedantie en geoptimaliseerde signaallay-out voldoen volledig aan de industriële normen SAS 4.0 en PCIe 4.0, waardoor verliesloze hogesnelheidstransmissie wordt bereikt:

• Impedantie van gekoppelde connectoren: 85Ω ±10% @25ps RT met nauwkeurige impedantie-matching

• Volledig compatibel met SAS 4.0- en PCIe 4.0-criteria op SCD21, FEXT, NEXT en invoegverlies

• Vermindert effectief hoogfrequente interferentie en signaalverzwakking, waardoor volledige signaalintegriteit wordt gegarandeerd tijdens ultrasnelle gegevensoverdracht

Naleving van de productmilieuvoorschriften

• RoHS2.0: conform

• China RoHS: Ja

• REACH SVHC: Ja
