Guide complet de l'USB-C (version formelle professionnelle)

Les ports USB (Universal Serial Bus) sont les interfaces de connexion les plus utilisées et les plus reconnaissables dans le matériel électronique moderne. Les câbles USB de diverses spécifications d'interface ont été largement utilisés dans des scénarios quotidiens, notamment Type-A, Type-B, Mini-USB et Micro-USB, parmi lesquels le champ d'application de l'USB Type-C (communément appelé Type-C, USB-C ou USB C) est en constante expansion.

L'USB-C a été officiellement lancé en 2014, avec les principaux objectifs de conception suivants :

• Développer un connecteur universel pour répondre à la demande croissante de transmission de données et d'alimentation électrique dans divers appareils ;

• Obtenez une miniaturisation et une vitesse de transmission améliorée par rapport aux interfaces USB précédentes ;

• Réalisez une transmission synchrone des données et de l'alimentation via un seul câble ;

• Adoptez une conception de fiche réversible pour résoudre complètement le problème de limitation de direction lors de l'insertion et du retrait de l'interface.

Malgré les objectifs de conception clairs mentionnés ci-dessus, les utilisateurs ont encore de nombreuses confusions cognitives dans l'application pratique. En tant que guide complet de l'USB-C, cet article détaillera en détail les caractéristiques techniques pertinentes et les points d'application de l'USB-C en partant du contexte du développement technologique.

Caractéristiques techniques de l'USB A

L'USB A rectangulaire (également exprimable sous le nom d'USB-A ou USB Type-A) est progressivement devenu populaire au milieu des années 1990. Les connecteurs USB A standard présentent des distinctions évidentes entre leurs structures supérieure et inférieure, et un alignement strict de la direction est requis lors de l'insertion et du retrait pour obtenir une connexion efficace.

Caractéristiques techniques de l'USB B

L'interface USB Type-B carrée a des scénarios d'application relativement limités mais est tout à fait cohérente avec l'USB A en termes de performances électriques. Ce type d'interface est principalement utilisé dans les équipements d'impression, et certains moniteurs et hubs USB l'adoptent également.

Caractéristiques techniques du Micro USB

Micro USB (y compris Mini USB) est une version dérivée miniaturisée de l'interface USB A. Depuis son lancement, il est devenu l'interface de connexion et de chargement privilégiée pour les appareils électroniques portables tels que les banques d'alimentation, les liseuses électroniques, les appareils GPS portables et les téléphones mobiles, en s'appuyant sur son avantage de taille compacte.

Caractéristiques techniques de l'USB C

USB C fait spécifiquement référence à la forme physique de la nouvelle génération de connecteurs USB. (Remarque : il est nécessaire de distinguer clairement la forme physique de l'interface USB C des différences de vitesse des normes de transmission de données telles que USB 3.1, USB 3.2 et USB4, et les détails pertinents seront développés dans les chapitres suivants.)

Par rapport aux interfaces USB précédentes, les principales différences techniques de l’USB C se reflètent principalement dans les aspects suivants :

• Adoptez une conception structurelle mince et élégante, qui peut s'adapter aux besoins de disposition du corps de divers appareils électroniques mobiles ;

• La structure du connecteur est robuste et durable, ce qui peut répondre aux besoins d'utilisation à haute fréquence des ordinateurs et autres appareils ;

• Adoptez une conception structurelle symétrique, prenant en charge l'insertion et le retrait bidirectionnels réversibles, qui résout complètement le problème de limitation de direction lors de l'insertion et du retrait de l'interface.

• Cette conception résout efficacement les inconvénients courants liés à l'insertion et au retrait des interfaces USB précédentes ;

• En tant que nouvelle génération de connecteurs USB, son positionnement principal est de remplacer tous les anciens types d'interfaces USB, offrant ainsi une solution standardisée et complète pour la conception matérielle, orientée vers l'avenir.

Il convient de noter que les ports USB C sont devenus la configuration standard pour les appareils mobiles et le matériel grand public, mais dans le domaine des ordinateurs industriels, le processus d'intégration des ports USB C dans les appareils de nouvelle génération en est encore à ses débuts.

Différences entre la forme et les performances de l'interface USB

Il est nécessaire de distinguer clairement la forme physique du port USB (c'est-à-dire le type d'interface, tel que Type-A et Type-C) de son taux de transmission de données et de sa capacité d'alimentation pris en charge. Les normes générationnelles de performances USB sont identifiées par des chiffres, notamment USB 2.0, USB 3.1, USB 3.2, USB4 et USB4 v2.

La technologie USB est née du lancement de l'USB 1.0 en 1996, avec un débit de transmission de données maximum de 12 Mbps (mégabits par seconde) ; l'USB 2.0 qui a suivi a augmenté le taux de transmission maximum à 480 Mbps ; avec l'itération technologique, les normes USB ont été continuellement mises à niveau, formant des versions ultérieures avec des spécifications plus complexes et des performances supérieures.

Concernant l'itération des normes USB, les utilisateurs se posent généralement les questions suivantes : Quelles sont les différences entre l'USB 3.2 Gen 1 et Gen 2, et l'USB 3.2 Gen 2×2 ? Quelles sont les caractéristiques techniques des USB4 et USB4 Version 2 ? Les conventions de dénomination pertinentes sont-elles toujours utilisées ? Ce qui suit les détaillera un par un.

Spécifications d'utilisation de la terminologie relative aux performances des données USB

Pour simplifier le système de dénomination USB, l'USB Implementers Forum (USB-IF), responsable de la formulation et de la gestion des normes USB et composé de représentants de nombreuses grandes entreprises technologiques, a formulé des lignes directrices pour l'utilisation de la terminologie relative aux performances des données USB. Les lignes directrices visent à normaliser et à unifier l'utilisation de la terminologie et la transmission d'informations dans tous les contenus liés à l'USB (y compris les emballages de produits, les supports marketing et la publicité).

Ce processus de normalisation doit être promu progressivement, et les significations techniques réelles des différents identifiants de taux dans les lignes directrices seront analysées en détail ci-dessous.

Analyse détaillée des taux de transmission de données USB

• USB 5 Gbps : Correspondant à la spécification USB 3.2 Gen 1, anciennement connue sous le nom d'USB 3.0, le taux de transmission peut atteindre 5 Gbps, soit environ 10 fois celui de la norme USB 2.0 ;

• USB 10 Gbit/s : Correspond à la spécification USB 3.2 Gen 2 (lancé en juillet 2013), anciennement connue sous le nom d'USB 3.1, qui peut atteindre un taux de transmission de 10 Gbit/s via les connecteurs USB A et USB C existants ;

• USB 20 Gbps : Correspond à la spécification USB 3.2 Gen 2×2 (lancé en septembre 2017), qui ne peut être obtenue que grâce au mode double voie des connecteurs USB C, avec un taux de transmission de 20 Gbps ;

• USB 40 Gbps : Correspondant à la spécification USB4 (lancé en mars 2019), adoptant le protocole Thunderbolt 3, le débit de transmission maximum peut atteindre 40 Gbps. (Remarque : le nom standard défini par les développeurs USB est USB4, et il est également marqué comme USB 4 avec un espace dans certains scénarios) ;

• USB 80 Gbit/s : Correspondant à la spécification USB4 version 2.0 (lancée en octobre 2022), cette version améliorée optimise la vitesse et les performances du protocole de données de l'USB4. Les fabricants peuvent développer des produits avec un débit de transmission maximum de 80 Gbit/s sur la base de cette norme ; en adoptant une configuration asymétrique, le débit peut être encore amélioré, avec un maximum de 120 Gbps dans un sens et 40 Gbps dans le sens inverse, et cette norme est entièrement compatible avec DisplayPort 2.1.

Il convient de noter que bien que les USB4, USB4 version 2, USB 3.2 Gen 2 et Gen 2×2 aient d'excellents taux de transmission de données, la plupart des appareils actuels ne peuvent toujours pas atteindre ce niveau de débit. Le taux de transmission réel dépend du périphérique hôte, du périphérique cible (en prenant le taux minimum des deux) et des paramètres de performances du câble USB utilisé.

Spécifications d’application de l’USB C dans l’Union européenne

Depuis 2024, l’Union européenne impose officiellement aux appareils électroniques d’adopter des ports de chargement USB-C. Ce règlement est une mesure importante de l'Union européenne visant à promouvoir le développement durable des produits, à réduire les déchets électroniques et à améliorer le confort du consommateur.

La première phase de la réglementation s'applique aux petits produits électroniques tels que les téléphones mobiles, les appareils photo numériques et les tablettes électroniques ; les produits électroniques de taille moyenne tels que les ordinateurs portables doivent achever la mise à niveau des ports de chargement USB C d'ici 2026, et de nombreux fabricants ont déjà réalisé ce changement technique à l'avance.

Bien que cette réglementation soit promue et mise en œuvre par l’Union européenne, la commodité d’application qu’elle apporte a profité aux utilisateurs du monde entier.

Adaptation de l'USB C aux appareils Apple™

Pour se conformer aux exigences réglementaires de l'UE ci-dessus, Apple a annoncé en septembre 2023 qu'à partir de la série iPhone 15, tous les nouveaux produits Apple adopteront des ports USB C comme interfaces de chargement, remplaçant l'interface Lightning propriétaire qui a été utilisée comme interface de chargement standard pour les iPhones et autres appareils Apple au cours des 11 dernières années. Cette décision réalise l'universalité des chargeurs et des câbles entre tous les appareils Apple tels que les iPhones, iPads, AirPods et Mac, et la plupart des appareils électroniques modernes.

Apple a déclaré que les nouveaux modèles d'iPhone prennent en charge la norme USB 3, avec un taux de transmission maximum allant jusqu'à 10 gigabits par seconde, mais ce taux ne peut être atteint que via un câble USB 3 en option. Le câble fourni en usine avec l'appareil ne peut pas atteindre ce débit : dès la sortie de l'iPhone 15, Apple a fourni un câble USB 2.0 avec un connecteur USB-C, dont le débit de transmission maximum n'est que de 480 Mbps, et les détails pertinents ont été mentionnés précédemment.

Méthode de distinction visuelle pour les interfaces USB A

Lors de la connexion de périphériques via des interfaces USB, il est crucial de clarifier les différences de taux de transmission entre les différentes versions d'interfaces. En raison de l'écart de vitesse important entre les interfaces USB de deuxième et troisième génération, certains fabricants utilisent des identifiants d'interface bleus pour distinguer les ports USB A haut débit. Cette méthode d'identification est plus couramment utilisée lorsqu'un même appareil est équipé de deux types de ports USB A avec des débits différents, comme les ordinateurs industriels de la série OnLogic HX300.

Cette série d'ordinateurs industriels est équipée d'interfaces USB 2.0 (ports noirs) et USB 3.2 (ports bleus).

Compatibilité des câbles USB et facteurs affectant les performances

Pour exploiter pleinement le taux de transmission et le potentiel de puissance de sortie de l’USB 3.2 ou de l’USB4, le câble USB est l’une des principales variables d’influence. Les trois composants principaux du lien de connexion — le périphérique source (tel qu'un ordinateur), le câble USB et le périphérique cible (tel qu'un disque dur) — doivent être entièrement compatibles avec la transmission et/ou le taux de charge requis. Lors de l'utilisation de produits présentant différents niveaux de performances USB, la vitesse de transmission des données et la capacité de charge seront basées sur le niveau le plus élevé du composant le moins performant parmi les trois.

Impact du nombre de fils sur les fonctions des câbles

Les fils supplémentaires des câbles USB 3.2 peuvent non seulement permettre une transmission de données ultra-rapide, mais également améliorer considérablement la capacité de sortie de puissance et étendre des fonctions supplémentaires. Par exemple, en partant du principe que le matériel et les câbles sont compatibles, les connexions USB 3.2 peuvent prendre en charge les fonctions DisplayPort, réalisant simultanément une sortie vidéo 4K, une transmission de données, une sortie d'alimentation et une entrée d'alimentation via un seul câble.

Capacité d'alimentation USB

La capacité d'alimentation électrique de l'USB est définie par une spécification USB Power Delivery (USB-PD) indépendante, qui est totalement indépendante de la norme de génération USB et du type de port.

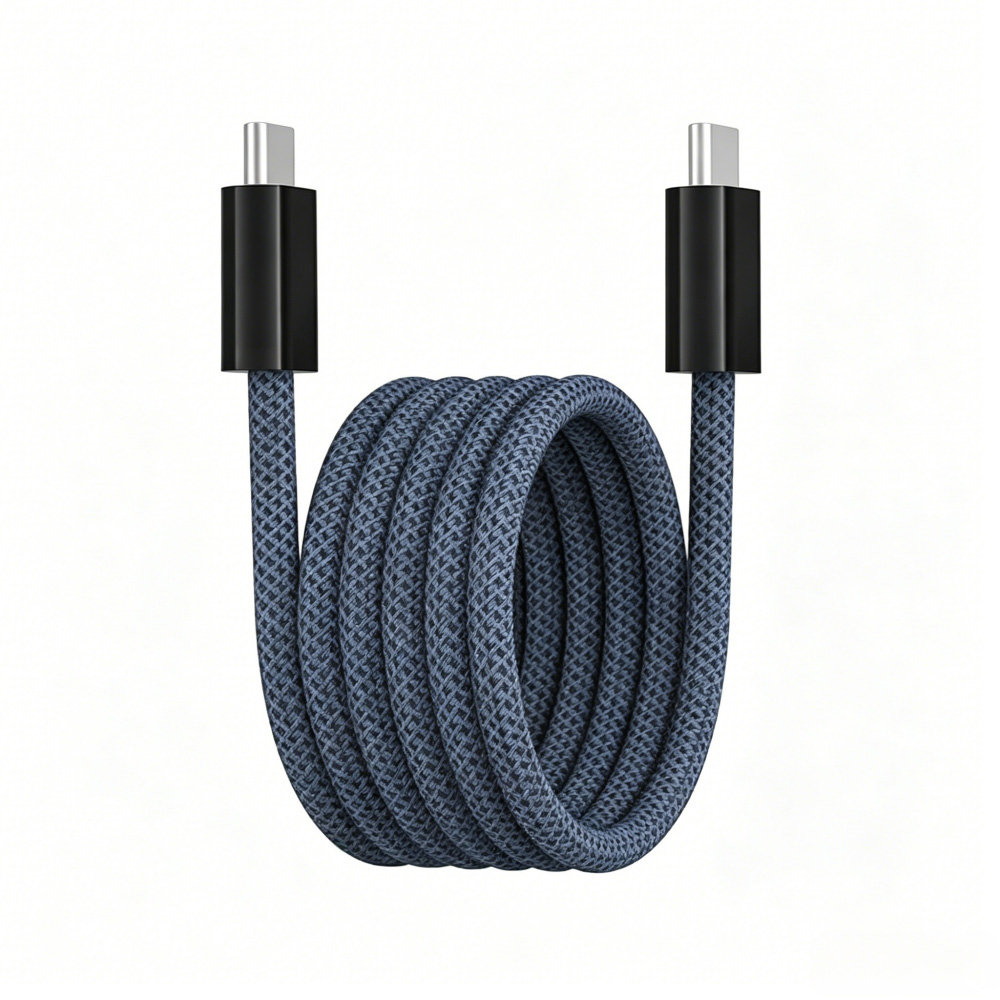

Au moment de la rédaction de cet article, l'USB-PD a été mis à jour vers la version 3.1, qui peut fournir une puissance maximale de 240 W via des câbles USB C compatibles (les détails pertinents seront expliqués en détail ci-dessous) et une puissance maximale de 100 W via les ports USB-A.

Les fonctions d'alimentation spécifiques de l'USB-C sont les suivantes :

• La capacité maximale de fourniture de puissance peut atteindre 240 W.


￮ Actuellement, un seul câble USB C complet peut répondre aux besoins d'alimentation électrique d'appareils tels que les ordinateurs de bureau, les ordinateurs portables, les stations d'accueil et les ordinateurs de jeu.

• Les produits dotés d'une capacité d'alimentation (y compris les appareils hôtes et les périphériques) peuvent fournir de l'énergie, et la direction de la transmission de l'énergie n'est pas fixe. Des exemples spécifiques sont les suivants :


￮ Un moniteur alimenté par une prise murale peut fournir des services d'alimentation ou de chargement pour un ordinateur portable tout en affichant normalement les images ;

￮ Un adaptateur secteur USB peut fournir de l’énergie via n’importe quel port USB C d’un ordinateur portable.

La spécification USB-PD 3.1 mise à niveau a réalisé une amélioration qualitative par rapport aux versions précédentes et devrait promouvoir l'unification des normes de transmission de données et d'énergie pour divers appareils électroniques.

Double impact des fonctions USB : risques de commodité et de sécurité

La fonction d'alimentation électrique de l'USB a favorisé le développement du marché grand public des petits appareils électroniques, tous alimentés via des ports USB. Pour améliorer la commodité de chargement, les ports USB A et USB C ont été largement utilisés dans divers scénarios, notamment dans les stations de recharge publiques dédiées, les sièges d'avion, les voitures, les prises murales, etc., pour obtenir une couverture complète.

Cependant, tout en profitant de sa commodité, il est nécessaire d’être attentif aux risques potentiels pour la sécurité.

L'un des principaux avantages de l'USB est de réaliser simultanément l'alimentation électrique de l'appareil et la transmission de données bidirectionnelle via un seul câble et une seule interface de connexion. Cependant, ce mode de transmission intégré « puissance + données bidirectionnelles » apporte également un risque de sécurité appelé « juice jacking ».

Analyse technique du Juice Jacking

Le Juice Jacking cible principalement les appareils tels que les téléphones mobiles et les tablettes qui utilisent le même câble pour le chargement et la transmission de données. L’objectif principal de ces attaques est d’implanter des logiciels malveillants dans l’appareil ou de copier des données sensibles dans l’appareil.

Lorsqu'un téléphone mobile est connecté à un ordinateur via un port USB, le téléphone mobile sera reconnu comme un périphérique externe de l'ordinateur, réalisant ainsi un partage de fichiers bidirectionnel. Ce processus d'identification se produit également lorsque le téléphone mobile est inséré dans un port USB public.

De telles connexions peuvent entraîner une fuite d’informations personnelles. Les acteurs malveillants peuvent obtenir des données privées sur l'appareil grâce à cette méthode et transmettre des fichiers nuisibles tels que des logiciels malveillants à l'appareil.

Mesures préventives contre le jacking de jus

Selon les recommandations pertinentes de la Federal Communications Commission (FCC), voici quelques conseils pratiques de prévention contre le juice jacking :

• Emportez des câbles et des adaptateurs de chargement personnels et donnez la priorité au chargement via des prises de courant alternatif ;

• Équipez une banque d'alimentation mobile pour réduire la dépendance aux ports USB publics ;

• Après la connexion à un port USB, si des options telles que « Partager les données », « Faire confiance à cet ordinateur » ou « Charger uniquement » apparaissent, sélectionnez en priorité le mode « Charge uniquement » ;

• Achetez des équipements de protection auprès de fournisseurs de confiance, tels que des câbles de chargement uniquement (avec les fils de données retirés) ou des bloqueurs de données (parfois appelés préservatifs USB dans certains scénarios).

Caractéristiques techniques des bloqueurs de données USB

Un bloqueur de données USB est un adaptateur de type manchon qui peut être gainé à l'extérieur du connecteur USB. Sa fonction principale est de bloquer physiquement la connexion des fils de données, garantissant que l'appareil peut normalement recevoir de l'énergie tout en empêchant la transmission de données, empêchant ainsi efficacement le risque de fuite de données.

Application intégrée des ordinateurs USB et industriels

USB C et USB 3.2 sont souvent confondus, mais ils appartiennent à des concepts différents. Les connecteurs USB A et USB C peuvent prendre en charge des connexions de 5 Gbit/s et 10 Gbit/s (c'est-à-dire USB 3.2 Gen 1 et Gen 2) ; L'USB C peut également prendre en charge les connexions haut débit de 20 Gbit/s (USB 3.2 Gen 2×2), 40 Gbit/s (USB4) et 80 Gbit/s (USB4 V2).

On s'attend à ce que dans un avenir proche, la plupart des ordinateurs industriels continuent d'être équipés de connecteurs USB A et USB C, et prennent en charge plusieurs taux de transmission de données et capacités de traitement de l'énergie. Les fabricants devront à l’avenir identifier clairement les ports USB pour éviter toute confusion cognitive parmi les utilisateurs.

Résumé : points essentiels de l'USB C, USB 3.1, USB 3.2, USB4 et USB4 V2

Le lancement du connecteur USB C et l'évolution continue des normes de traitement et de chargement des données USB ont apporté de nouvelles possibilités d'application pour les appareils informatiques modernes, mais ils ont également semé une confusion cognitive parmi les utilisateurs. Les points essentiels sont résumés comme suit :

• USB C, USB 3.2 et USB4 appartiennent à des concepts différents.


￮ L'USB C n'est utilisé que pour décrire la forme physique de l'interface ;

￮ USB 3.2 et USB4 ne sont utilisés que pour décrire les paramètres de performances du port.

• Equiper un connecteur USB C ne signifie pas que le port USB prend nécessairement en charge la transmission de données à haut débit de 10 Gbit/s et plus.

• Les termes « USB 3.1 » et « USB 3.2 » peuvent être utilisés pour décrire des ports prenant en charge la transmission de données à 5 Gbit/s (USB 3.2 Gen 1) ou 10 Gbit/s (USB 3.2 Gen 2).

• Pour exploiter pleinement la vitesse de transmission des données, la puissance délivrée et les fonctions supplémentaires (telles que la sortie vidéo 4K), il est nécessaire d'utiliser des câbles adaptatifs et des périphériques matériels compatibles.

• USB 3.2 et USB4 sont entièrement rétrocompatibles avec les versions précédentes, mais en raison des différences de forme d'interface, l'USB C n'est pas strictement rétrocompatible et les adaptateurs appropriés sont facilement disponibles.

L’USB C favorise la standardisation et la futurisation des connexions d’appareils. Avec son design mince, sa structure simple, sa transmission de données à haut débit et sa puissante capacité d'alimentation électrique, l'USB C peut garantir que les appareils équipés de ce port restent compatibles avec les technologies et normes émergentes pour les années à venir.
