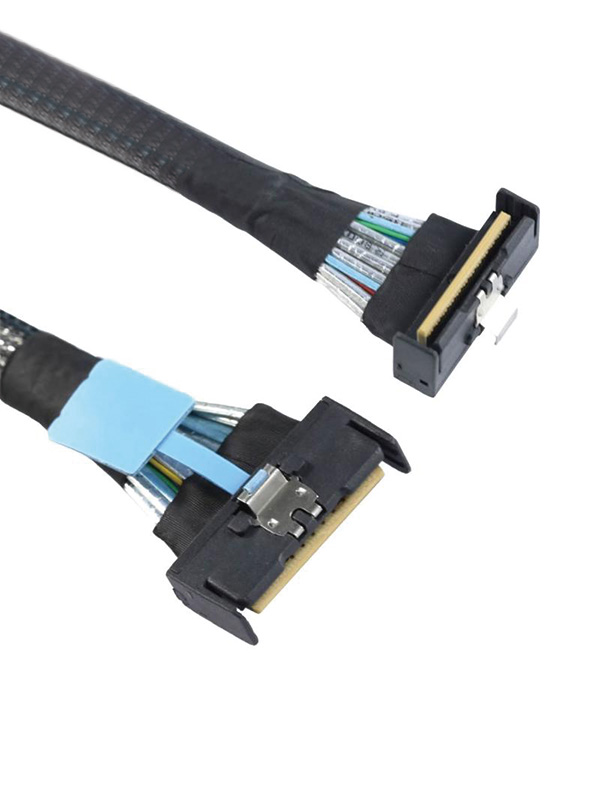

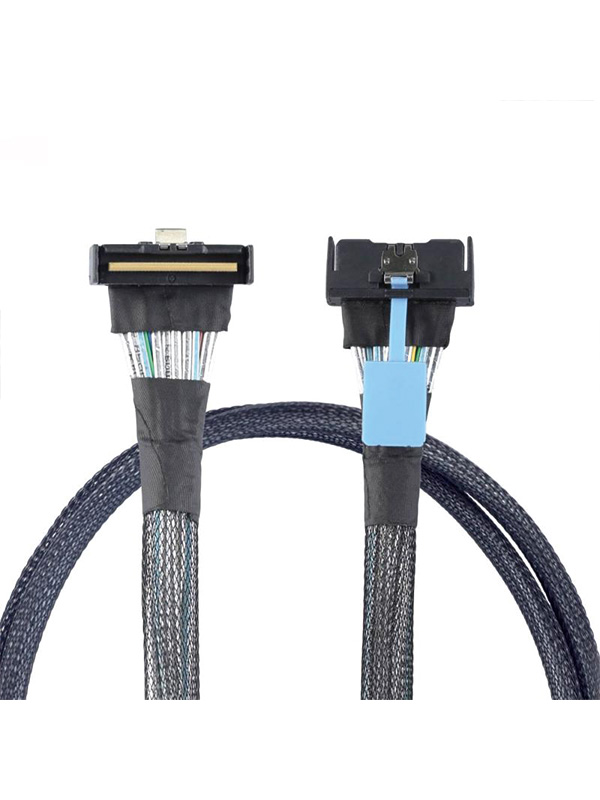

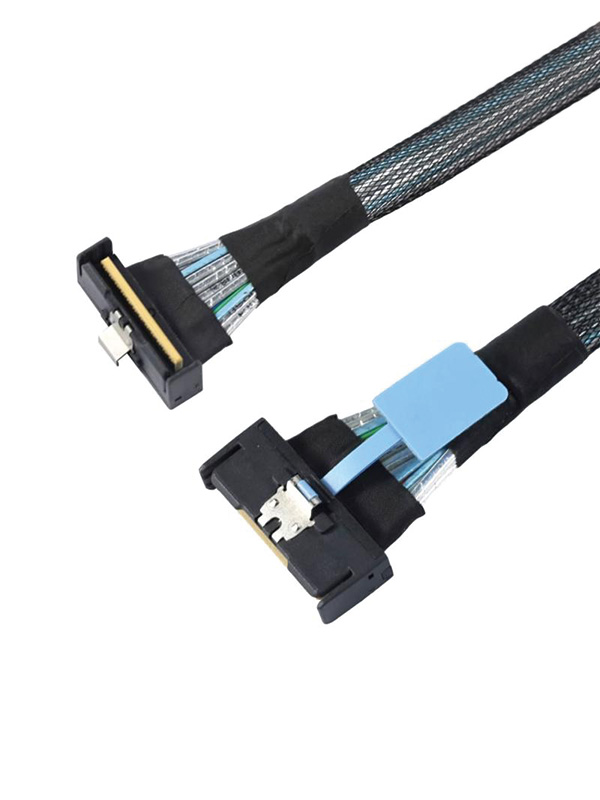

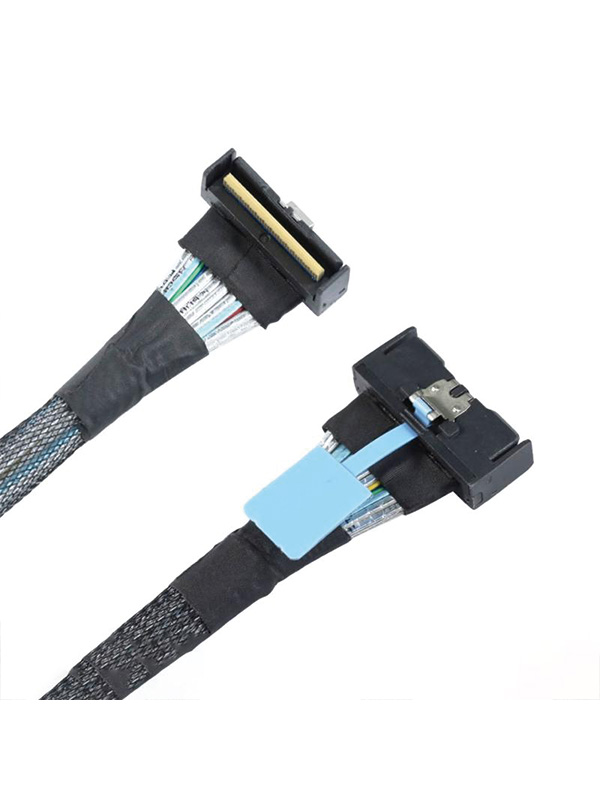

Cable PCIe Gen5 MCIO x8 en ángulo de 90 grados

Cable MCIO 8x recto a MCIO 8x en ángulo recto

Conecte equipos en sistemas informáticos y centros de datos de alto rendimiento con este cable MCIO. Este cable es compatible con equipos MCIO de 74 pines y admite protocolos populares de centros de datos, incluidos PCIe 5.0, SAS 3.0 y Ethernet.

Características y beneficios

1. Adopta un paso de clavija compacto de 0,6 mm con una cómoda lengüeta para enchufar y desenchufar sin esfuerzo

2. Cumple con la especificación oficial SFF-TA-1016, es totalmente compatible con PCIe Gen5 y la futura transmisión PCIe Gen6

3. Diseñado con precisión para una impedancia controlada de 85 ohmios para preservar la integridad superior de la señal.

4. Pestillo de bloqueo: Pestillo de lengüeta de acero inoxidable SUS301 (espesor de 0,25 mm), duradero para enchufar repetidamente

5. Combina con PCB de 1,57 mm de espesor, perfectamente compatible con tarjetas verticales PCIe estándar

6.  El enchufe de cable recto, en ángulo recto, de salida lateral y de personalización son opcionales


7. Opciones de cables flexibles que van desde 30 AWG a 34 AWG

8. Admite velocidades de señalización de hasta PCIe5 32GT/s

Aplicaciones/Mercado

1.  Centro de datos y equipos de red

2. Servidores/Dispositivos de almacenamiento

3. Computación de alto rendimiento (HPC)

4.  Conmutadores/enrutadores

5. Estaciones base inalámbricas y radios

6. Interfaces SAS/SATA/PCIe HBA


Especificaciones mecánicas

1. Fuerza máxima de inserción de bloqueo: 31N(4X)/51N(8X)/79N(16X)/92N(24X)

2. Fuerza mínima de retención del pestillo: 4N(4X)/6N(8X)/8N(16X)/10N(24X)

3. Clasificado para hasta 200 ciclos de acoplamiento para una larga vida útil

Parámetros eléctricos

1. Clasificado: 30 VCA, 0,5 A por contacto único

2.  Tensión mínima soportada: 300 VCC (100 ms)

3.  Resistencia de aislamiento ≥10MΩ entre pines adyacentes

4. Temperatura y voltaje: 80 ℃ 30 V

5. Resistencia conductiva: 2Ω/MAX.

Rendimiento de señal de alta velocidad

• Cumple con los criterios de la industria OCP, transmisión estable para PCIe 4.0/5.0

• Listo para PCIe 6.0 de próxima generación, admite 56G PAM4 y la próxima señal 112G PAM4

Cumplimiento ambiental

Totalmente certificado según los estándares RoHS 2.0, China RoHS y REACH SVHC; Certificación baja en halógenos pendiente.

Cumplimiento ambiental del producto

• RoHS2.0: compatible

• RoHS de China: Sí

• REACH SVHC: Sí
