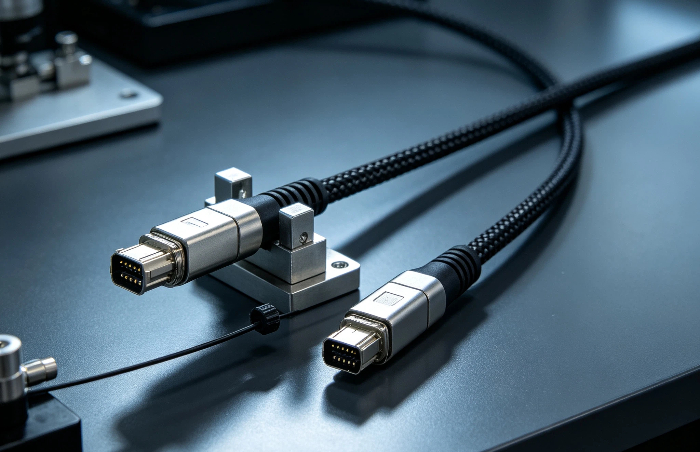

귀하의 응용 분야에 적합한 고속 케이블을 선택하는 방법

JMTJM은 3C, 자동차, 의료 및 산업용 애플리케이션을 위한 광범위한 고속 케이블 어셈블리를 제조합니다. 특정 사용 사례에 적합한 케이블을 선택하려면 신호 요구 사항, 환경 조건 및 규정 준수 표준에 대한 체계적인 평가가 필요합니다.

신호 요구 사항을 먼저 평가하십시오.

케이블 선택의 출발점은 애플리케이션의 신호 특성을 이해하는 것입니다. 대역폭, 데이터 속도 및 신호 유형은 기술적으로 실행 가능한 케이블 범주를 결정합니다.

시스템의 최대 데이터 속도를 식별하십시오.신호 경로의 모든 장치를 나열하고 필요한 최고 데이터 속도를 찾습니다. HDMI 2.1에는 48Gbps가 필요합니다. USB 4에는 40Gbps가 필요합니다. DisplayPort 2.1에는 최대 80Gbps가 필요합니다. 선택한 케이블은 최소한 가장 빠른 장치의 최대 데이터 속도를 지원해야 합니다.

신호 유형과 프로토콜을 결정합니다.디지털 비디오 신호에는 직렬 데이터 또는 전원 공급과 다른 케이블 구성이 필요합니다. HDMI 및 DisplayPort와 같은 비디오 프로토콜에는 올바르게 작동해야 하는 EDID 및 HDCP용 보조 채널이 포함되어 있습니다.

USB 4와 같은 데이터 프로토콜은 동일한 케이블을 통해 데이터와 전원을 모두 전달합니다. 장치가 어떤 프로토콜을 사용하는지 이해하면 케이블 옵션이 상당히 좁아집니다.

필요한 전송 거리를 평가하십시오.소스에서 대상까지 정확한 케이블 경로 거리를 측정합니다. 측정에 서비스 루프와 라우팅 굴곡을 포함하십시오. 패시브 구리 케이블은 고속에서 엄격한 거리 제한을 갖습니다.

패시브 구리를 통한 48Gbps HDMI 신호는 약 3미터로 제한됩니다. 더 오랫동안 실행하려면 활성 케이블이나 광섬유 대안이 필요합니다. 설치 중 라우팅 제한 사항을 고려하여 측정된 거리에 항상 10%의 여유를 추가하십시오.

물리적 설치 환경 평가

환경 조건은 케이블 성능과 수명에 영향을 미칩니다. 다양한 설치 환경에는 다양한 재킷 재질, 차폐 수준 및 기계적 등급이 필요합니다.

사무실, 데이터 센터 등 실내 통제 환경기본 포일 차폐 기능이 있는 표준 PVC 재킷 케이블을 사용할 수 있습니다. 온도와 습도는 안정적이며 EMI 소스는 제한되어 있습니다. 비차폐 연선 이더넷 케이블은 케이블이 지정된 거리 제한 내에 있을 때 데이터 센터에서 사용할 수 있습니다.

산업 제조 환경케이블을 진동, 오일, 극한의 온도, 모터와 용접기의 전자기 간섭에 노출시키십시오. 이러한 애플리케이션에는 편조 차폐, 내유성 TPE 또는 PUR 재킷 및 -40°C ~ 105°C의 정격 온도 범위를 갖춘 케이블이 필요합니다.

이중 차폐 기능이 있는 차폐 산업용 이더넷 케이블은 이러한 조건에서 안정적인 성능을 제공합니다. 산업 환경에서 케이블 장애가 발생하면 전체 생산 라인이 중단될 수 있으므로 견고한 구성이 최우선 과제입니다.

실외 및 열악한 환경 설치UV 방지 재킷, 방수 커넥터 및 부식 방지 차폐가 필요합니다. 젤로 채워진 코어가 있는 직접 매설 등급 케이블은 습기 침투를 방지합니다. 실외 등급 케이블은 일반적으로 PVC 대신 PE 또는 LSZH 재킷 재료를 사용합니다. 염수 분무 저항성은 연안 또는 해상 설치에 있어 중요한 추가 고려 사항입니다.

총 소유 비용 고려

케이블 조달 비용은 전체 시스템 비용의 한 구성 요소일 뿐입니다. 설치 인건비, 교체 빈도 및 가동 중지 시간 비용이 케이블 구매 가격을 초과하는 경우가 많습니다.

견고한 차폐와 인증된 성능을 갖춘 고품질 케이블은 초기 비용은 높지만 수명 비용은 낮습니다. 1,000만 플렉스 사이클 등급의 인증된 산업용 이더넷 케이블은 표준 패치 케이블보다 가격이 더 비쌉니다. 그러나 로봇 팔의 고장난 케이블을 교체하려면 몇 시간의 생산 중단 시간과 교체 노동력이 필요합니다.

유사한 애플리케이션 전반에 걸쳐 단일 케이블 유형을 표준화하면 재고 복잡성과 교육 요구 사항이 줄어듭니다. 모든 제어 캐비닛 연결이 동일한 커넥터 유형의 동일한 Cat6a 차폐 케이블을 사용하는 경우 기술자는 더 적은 수의 예비 부품을 휴대하고 설치 오류를 줄일 수 있습니다.

애플리케이션별 케이블 권장 사항

아래 표는 업계 요구 사항 및 비용 고려 사항을 기반으로 일반적인 응용 프로그램을 권장 케이블 사양에 매핑합니다.

케이블 인증 및 규정 준수가 중요한 이유

인증된 케이블을 구입하면 성능 불확실성이 제거됩니다. HDMI Licensing Administrator, USB Implementers Forum 또는 TIA의 인증은 케이블이 표준화된 규정 준수 테스트를 통과했음을 보장합니다.

인증된 케이블에는 삽입 손실, 반사 손실, 누화 및 차폐 효과에 대한 테스트 결과가 포함됩니다. 이러한 측정은 케이블이 지정된 길이에 걸쳐 정격 속도로 작동하는지 확인합니다. 인증되지 않은 케이블은 초기 비용을 절약할 수 있지만 현장에서 진단하기 어려운 간헐적인 오류의 위험이 있습니다.

지역 안전 표준을 준수하는 것도 마찬가지로 중요합니다. 플리넘 공간에 설치된 케이블은 CMP 화재 등급을 충족해야 합니다. 유럽 ​​설치에는 CE 마크와 RoHS 준수가 필요합니다. 산업 설비에는 보험 및 안전 검사 목적으로 UL 목록 또는 CSA 인증이 필요한 경우가 많습니다.

경험이 풍부한 케이블 제조업체를 통해 조달 위험 감소

프로토콜 인증을 보유한 제조업체와 협력하면 호환성 문제의 위험이 줄어듭니다. JMTJM은 HDMI 2.1 인증 및 USB 4 IF 인증을 갖춘 HDMI 및 USB 협회 회원입니다. 70개가 넘는 제품 특허에는 당사 제품군 전체에 사용되는 케이블 설계, 차폐 구조 및 커넥터 종단 방법이 포함되어 있습니다.

JMTJM은 비표준 길이, 특수 커넥터 또는 고유한 재킷 재료가 필요한 애플리케이션을 위해 맞춤형 엔지니어링 케이블 어셈블리를 제공합니다. 각 어셈블리는 배송 전에 관련 프로토콜 사양을 준수하는지 테스트됩니다. 커넥터 선택 및 케이블 라우팅 호환성을 확인하기 위해 설계 단계에서 엔지니어링 지원이 제공됩니다.

자주 묻는 질문

내 애플리케이션에 대역폭이 부족한 케이블을 사용하면 어떻게 되나요?

시스템에서 간헐적인 신호 손실, 해상도 감소 또는 데이터 표시 또는 전송의 완전한 실패가 나타날 수 있습니다. HDMI 연결은 더 낮은 해상도로 대체됩니다. USB 연결로 인해 데이터 속도가 느려질 수 있습니다. 산업 환경에서 대역폭이 부족하면 컨트롤러와 현장 장치 간의 통신 오류가 발생합니다.

제조업체 간 케이블 품질 차이가 성능에 어떤 영향을 미치나요?

케이블 품질은 주로 도체 재료 순도, 차폐 적용 범위 비율 및 커넥터 종단 일관성에 따라 다릅니다. 고품질 케이블은 무산소 구리 도체와 90% 편조 커버리지를 사용합니다. 품질이 낮은 케이블은 구리 피복 알루미늄과 60% 편조 커버리지를 사용할 수 있으므로 장거리에서 신호 무결성이 저하됩니다.

기존 건물 케이블이 새로운 고속 장치를 지원할 수 있습니까?

기존 케이블 연결을 테스트하여 새 장비의 대역폭 요구 사항을 충족하는지 확인해야 합니다. 이전 Cat5e 케이블은 최대 1Gbps를 지원하지만 10Gbps를 처리할 수 없습니다. Fluke 또는 동급 테스터의 케이블 인증 테스트는 설치된 케이블 플랜트에 대한 확실한 통과 또는 실패 결과를 제공합니다. 새로운 장비가 추가될 때마다 다시 테스트하는 것이 좋습니다.

맞춤형 길이의 고속 케이블 어셈블리의 리드타임은 얼마나 됩니까?

맞춤형 케이블 어셈블리는 일반적으로 엔지니어링 검토, 자재 조달 및 생산에 2~4주가 소요됩니다. JMTJM은 자격을 갖춘 OEM 프로젝트에 대해 신속한 샘플링을 제공합니다. 맞춤형 종단 케이블은 공장에서 테스트되어 배송 전에 성능이 원래 케이블 사양과 일치하는지 확인합니다.

결론

귀하의 응용 분야에 적합한 고속 케이블을 선택하려면 신호 요구 사항, 설치 환경 및 규정 준수 표준을 평가해야 합니다. 대역폭, 차폐 및 재킷 등급은 특정 작동 조건과 일치해야 합니다. 숙련된 제조업체의 인증 케이블은 검증된 성능을 제공하고 시스템 통합 위험을 줄입니다.

JMTJM은 HDMI 2.1 및 USB 4 IF 인증, 70개 이상의 제품 특허 및 OEM 프로젝트를 위한 맞춤형 엔지니어링 지원을 갖춘 인증된 고속 케이블 어셈블리를 제공합니다.
